一、前言
用无线电台方式实现远程数据采集、监视与控制，相对于架设专用电缆(或光缆)、租用电信专线等，具有造价低廉、施工快捷、运行可靠、维护简单等优点。
深圳华夏盛公司SCADA系列数字电台采用数字信号处理、纠错编码、软件无线电、数字调制解调和表面贴片一体化设计等技术，具有高性能、高可靠及抗干扰能力强等特点，电台提供标准RS232数据口可直接与计算机、RTU、PLC、GPS接收机、数码相机、数据终端等连接，传输速率达19200bps，误码低于10E-6(接收电平-110dBm时)，发射功率0.5-25瓦可调节，任何型号电台可设置为主站或远程站使用，无中转通信距离达50公里以上，能适应室内或室外的恶劣工作环境。电台数据和话音兼容，可工作于单工、半双工、时分双工TDD、全双工方式，收发同频或异频中转组网，并具有远程诊断、测试、监管功能，满足各行业调度或控制中心与众多远方站之间的数据采集和控制。
二、 系统结构

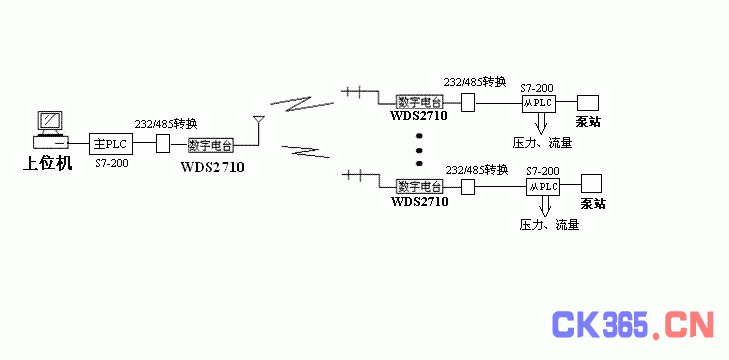

用数字电台与西门子PLC实现点对点或点对多点通信组网有如下几种结构：
1、上位机(或昆仑通态等触摸屏)与PLC
上位机主站运行西门子WINCC或通用组态软件，通过电脑的RS-232口与WDS 2510/2710电台数据口连接。从站PLC(如S7-200 224/226或S7-300)的485输入输出口通过232/485接口转换器与WDS 2510/2710电台的数据接口连接。主站电台与从站之间实现点对多点透明数据传输。
西门子PLC与上位机之间可以采用PPI或自由口协议(9600，8E1格式)。
2、主从PLC
在许多应用项目中，控制中心有许多现场设备需根据远端从站状态由PLC控制，主从PLC组网，系统采用自由口协议(9600，8E1格式)。
三、电台技术指标
华夏盛数字电台为PLC与上位机之间提供双向透明高速可靠传输通道，电台配有电源、天线、馈线、避雷器(天线架在室外时)。电台及相应配套设备，根据地形和通讯范围及应用档次要求，有多种型号供选择。
有关技术指标如下：
1、WDS2710型电台
1.1、工作频率：华夏盛SCADA系列电台可工作于所有可用频段，包括130~174MHz(WDS1710型)/220~240MHz(WDS2710型)/330~512MHz(WDS4710型)/ 800~960 MHz(WDS97
10型)/2.4~2.4835GHz(WDS 24810型)。
1.2、传输速率：19200bps。
1.3、工作方式：支持单工,半双工,全双工等方式,话音和数据兼容,提供对讲通话。
1.4、传输距离：50公里以上(开阔无阻挡)。
1.5、物理接口：标准RS-232，通信速率可从300到38400bps可调，完全透明传输，无需专用的通信软件。
1.6、系统结构：支持点对点,点对多点传输，一级或多级中转组网。
1.7、调制方式：CPFSK。
1.8、信道间隔：12.5KHz/25KHz。
1.9、发射功率：100mW~5W连续可调，有用25瓦发射功率可选择。
1.10、误码灵敏度：-111dBm以上(误码率BER≤10E-6)。
1.11、收发转换时间：3ms。
1.12、休眠电流：小于18mA。
1.13、频率稳定度：±1.5ppm。
1.14、状态和错误指示：LED状态指示，包括电源，载波，发射数据，接收数据和各种故障报警。
1.15、短路保护：有。
1.16、工作温度：-30℃~+60℃，工作时：-40℃~+70℃。
1.17、相对湿度：95%，40℃，无冷凝。
1.18、供电方式：电台工作时电压为10.5~16VDC,发射电流为1.5A,接收电流为125mA。配开关稳压电源220VAC工作。
1.19、尺寸:5.08*14.29*18.4CM。
1.20、重量:约1公斤。
1.21、免费提供电台参数,诊断设置软件。
2、WDS2510型电台
2.1、 工作频率：华夏盛DATA系列电台可工作于130~174MHz(WDS 1510型) /220~240MHz(WDS 2510型)/330~512MHz(WDS 4510型)常规频段。
2.2、 传输速率：9600bps。
2.3、 工作方式：支持单工,半双工等方式。
2.4、 传输距离：30公里以上(开阔无阻挡)。
2.5、 物理接口：标准RS-232，通信速率可从300到38400bps可调，完全透明传输，无需专用的通信软件。
2.6、 系统结构：支持点对点,点对多点传输，一级或多级中转组网。
2.7、 调制方式：4级CPFSK。
2.8、 信道间隔：12.5KHz。
2.9、 发射功率：100mW、1W、2W可调，有用25瓦发射功率可选择。
2.10、误码灵敏度：-108dBm以上(误码率BER≤10E-6)。
2.11、收发转换时间：小于15ms。
2.12、休眠电流：小于18mA。
2.13、频率稳定度：±1.5ppm。
2.14、状态和错误指示：LED状态指示，包括电源，载波，发射数据，接收数据和各种故障报警。
2.15、短路保护：有。
2.16、工作温度：-30℃~+60℃，工作时：-40℃~+70℃。
2.17、相对湿度：95%，40℃，无冷凝。
2.18、供电方式：电台工作时电压为10.5~30VDC,发射电流为575mA(2W功率，13.8VDC)，接收电流为75mA。配开关稳压电源220VAC工作。
2.19、免费提供电台参数,诊断设置软件。
2.20、外形尺寸：
集成板产品：110*19*95。
整机产品：165*44*120。
2.21、重量：
集成板产品：约0.13KG。
整机产品：约0.45KG。
3、开关电源(台湾名纬)
3.1、环境条件
3.1.1、工作温度：-20℃～+55℃
3.1.2、贮存温度：-40℃～+80℃
3.1.3、相对湿度：5%～95%
3.1.4、海拔高度：≤3000m
3.1.5、大气压力：70～106KPa
3.1.6、散热方式：自然传导散热
3.2、输入特性
3.2.1、输入额定电压值：220Vac
3.2.2、输入电压范围：165Vac～285Vac
3.3、输出电气特性
3.3.1、输出额定直流电压：+13.8Vdc
3.3.2、输出电流范围：+13.8Vdc / 0A～6A
3.3.3、稳压精度： ≤±2%
3.3.4、负载调整率：≤±2%
3.3.5、源调整率： ≤±1%
3.3.6、输出纹波：+13.8Vdc / ≤100mV
4、主站全向天线(广东冠华)
频率范围：220～290MHz
带宽：9MHz
增益：8.5dBi
电压驻波比：≤1.5
标称阻抗：50Ω
极化：垂直
最大功率：150W
接头型号：SL16或N座
垂直面波瓣宽度：14.5°
长度：4.4m
重量：3.5kg
抗风强度：60m/s
注：玻璃钢分上下两段。
5、从站定向天线(广东冠华)
频率范围：220～290MHz
带宽：16MHz
增益：9dBi
电压驻波比：≤1.5
标称阻抗：50Ω
极化：垂直或水平
最大功率：100W
接头型号：SL16或N座
波瓣宽度：E面：48° H面：54°
前后比：≥14dB
长度：1m
重量：2kg
抗风强度：60m/s
6、从站简易天线(广东冠华)
频率范围：220～290MHz
带宽：9MHz
增益：3.5dBi
电压驻波比：≤1.5
标称阻抗：50Ω
极化：垂直
最大功率：100W
接头型号：引出电缆头由用户指定
长度：80cm
重量：120g
注：天线配M110大磁吸座或其它。
7、馈线(珠海汉胜)
8、避雷器(天线架在室外时)
产品型号： CA-23RS
产品说明：
主要参数： 频率范围：DC～2500MHz
电压驻波比：
标称阻抗：50Ω
接头型号：N-J
峰值功率:200W
放电开始电压:DC230V
插入损耗:0.1dB
外形尺寸:74×4.25×20(mm)
重量:100g
四、与国内外各厂家PLC组网及各行业应用
深圳华夏盛数字电台除方便地与西门子各系列PLC实现无线组网外，大量地可与AB、GE、施耐德、MODICON、LG、国产(和利时、安控、永宏、台达、台安、泓格、光洋)及日本三菱、OMRON、松下等PLC实现多种协议的无线数据通信，组建了数百个水处理、石油天然气、供热供气管网监测、生产过程控制等自动化项目。详情请浏览华夏盛网站(www.sinosun-sz.com)

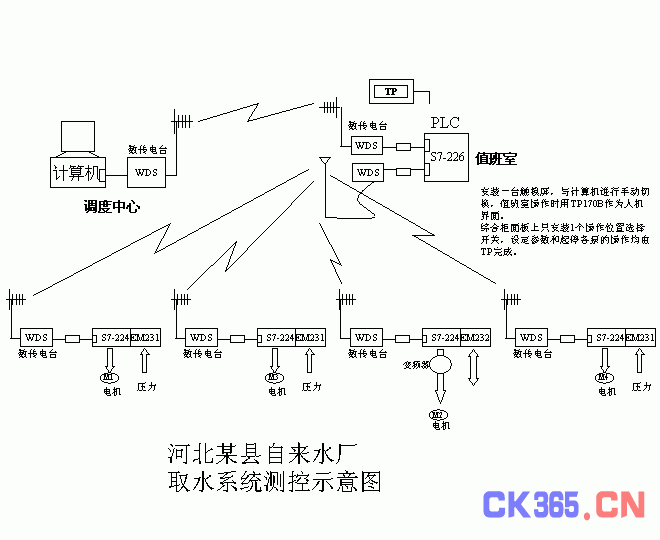

附河北某县自来水厂取水系统测控示意图：
