项目描述
该系统利用 National Instruments 公司的软件平台 LabVIEW7.1 和硬件平台，实现手机电路板上各点电压信号的实时采集、分析处理，和被测数据的实时记录和统计，达到快速准确判断电路板是否合格的目的。
测试原理
将生产好后的两块面板放入手机电路板测试机箱的卡槽中，当检测到5V触发信号后，系统开始对面板进行检测。每块面板各有四个点的电压待测量，同时将电压值转换为流明值，每块面板的4个值有一个不在正常工作范围内，该面板不合格;反之，该面板合格。 系统包括硬件和软件两个部分组成，系统的组成框图如图所示。硬件由NI公司提供的PCI-6220M系列多功能采集卡。软件是在LabVIEW7.1平台上进行编写完成信号采集、数据处理分析、结果记录和统计三部分。

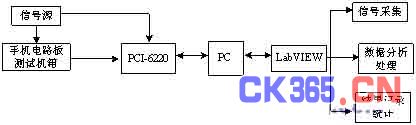

系统框图

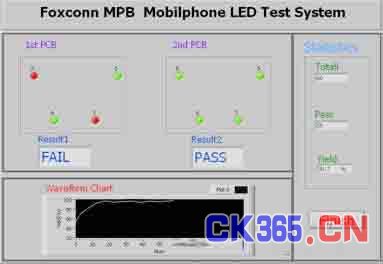

软件界面
