中控煤粉炉行业解决方案

互联网 2013-10-24 11:09:20

[导读] 近年来随着全球经济的发展,工业、农业及各行各业对能源的需求也就越来越大。推动了电力行业及热电行业的迅猛发展。但随着全球能源危机及全球环保的要求,对于以燃烧方式为主生产热能与电能的锅炉和汽轮发电机组的控制要求也越来越高。

一、前言

近年来随着全球经济的发展,工业、农业及各行各业对能源的需求也就越来越大。推动了电力行业及热电行业的迅猛发展。但随着全球能源危机及全球环保的要求,对于以燃烧方式为主生产热能与电能的锅炉和汽轮发电机组的控制要求也越来越高。

我们希望通过这份资料向广大用户传递我们在煤粉炉发电行业所取得的经验,从而达到抛砖引玉的效果,同时以我们优质的服务回报社会。

二、生产工艺简介

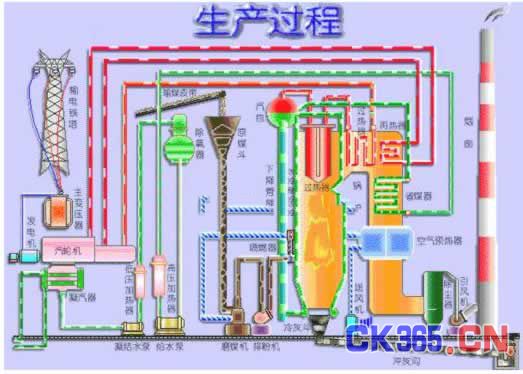

利用煤粉炉发电的生产过程主要是把燃料燃烧的热能转变为电能。具体工作流程如下图所示:





发电厂生产工作流程图

煤粉炉系统结构及工作原理

煤从原煤斗中落下,经给煤机送入磨煤机中磨制成煤粉。再输送至炉膛内进行燃烧。制粉系统流程如下:





制粉系统图

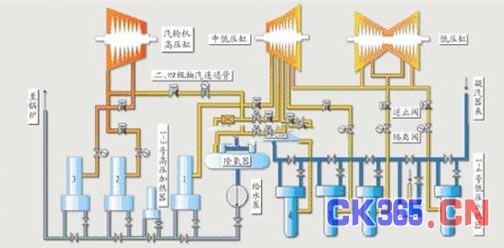

参与能量转换的工作介质是水和水蒸气,作完功的蒸汽经凝汽器冷凝后,又变为液态的水,经由低压加热器和除氧器后再由给水泵送至高压加热器加热,最后进入锅炉加热,从而形成了汽水大循环。汽水循环系统如下图所示:





汽水循环系统图

三、煤粉炉锅炉燃烧系统的特点

煤粉炉的燃烧为喷燃燃烧。煤粉炉的细颗粒煤粉是在喷燃悬浮状态下进行燃烧的,且燃烧过程中的最高温度高达1600℃左右。燃烧系统结构如下图:





燃烧系统图

煤粉燃烧炉要求煤粉着火迅速而稳定,这样可以保证煤粉在炉内短暂逗留就能充分燃尽。

四、典型DCS控制方案

由浙大中控提出的煤粉炉锅炉自动化整体解决方案主要包括如下六大控制功能:

1、DAS数据采集与数据处理功能

2、MCS模拟量控制功能

3、SCS顺序控制及保护功能

4、FSSS炉膛安全监控功能

5、DEH汽轮机数字电液控制功能

6、 BPS旁路系统控制功能

五、典型应用

宁夏大武口发电厂3#机组改造工程采用了浙江中控技术有限公司的WebField ECS-100 DCS控制系统,成功的实现了各项控制要求,从根本上解决了宁夏大武口电厂#3机组控制水平落后、设备老化、系统安全可靠性降低、备品备件难度大、小规模改造费用大等诸多问题,提高了#3机组整体自动控制水平。

六、结束语

浙江中控技术有限公司是浙江中控科技集团有限公司的核心企业, 公司在电力行业经过多年耕耘取得了大量的经验,项目实施屡获成功。浙大中控期待为更多电力行业用户提供最优秀的整体解决方案与最完善的服务。

[整理编辑:CK365测控网]
