一、系统概述
电力工业是国民经济的命脉，而电力作为一种特殊商品在市场经济中处于举足轻重的地位，随着电力体制的深化改革，特别是厂、网分开后，发电厂的运营与管理更趋向于商业化，由此也需要有更先进的产品和设备保证电厂的经济可靠运行，给各发电公司创造更多的效益，电厂自动化监控系统满足了目前技术发展和发电厂的需要。
电厂自动化监控系统中，控制层主要由两部分组成，一部分是主控装置，另一部分是后台SCADA系统。电厂机组测量通过AGC测控屏完成，同时将电厂升压站内间隔层测控单元一对一配置，并与后台系统连接在同一个以太网上，使站内信息得到共享。测控屏配置显示控制装置，可显示本间隔运行参数及开关、闸刀和电器设备运行状态，并能以按钮和远方/当地选择开关进行操作。同样该系统也具有很好的扩展性和其它系统的互联性，具有标准计算机网络接口及国际标准通讯协议，可同电厂内DCS、SIS、CIS等系统交换信息，并具有同站内电量计费系统，保护信息系统、故障录播系统及其它智能IED设备的接口。
二、系统功能
1、实时数据采集：实时采集模拟量、数字量、脉冲量及温度等非电量信息。对所采集的实时信息进行数字滤波、有效性检查，工程值转换、信号接点抖动消除、刻度计算等加工。从而提供可应用的电流、电压、有功功率、无功功率、功率因数、电度量、温度等各种实时数据，并经数据处理装置将这些实时数据传送至站级控制层、SCADA和各级调度中心。
2、数据处理功能：状态量处理，模拟量处理，计算功能，历史数据处理与统计功能
3、控制功能：系统工作站控制，调度中心远方控制，就地手动控制。三种控制中间隔级控制层操作优于站级控制层操作，站级控制层操作优于调度中心远方操作，而且在同一时间内所控制设备只接收一个操作命令。
4、实现按电气单元软件同期检定
5、实现按电气单元的操作闭锁及不同电气单元之间的操作联锁方案
6、网络负荷分配器的应用，降低了网络负载，提高了网络的安全、可靠及使用性。
7、局域网具有对保护及其它IED的虚拟连接、批量文件的传输等功能
8、分散分布安装，省空间、省电缆、极具竞争力的性价比
9、就地LCD间隔单元接线图及数据显示，以按扭及转换开关一对一操作。

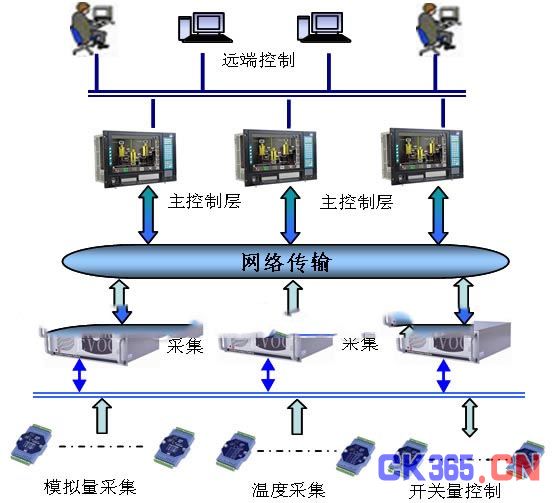

三、系统框图
四、系统配置
采集主机
机箱：IPC-810B/6113LP4/7271AT
主板：FSC-1713VNA
配件：P4 2.4/256M/80G
主控机
机箱：EWS-844V
主板：FSC-1713VNA(B)
配件：P4 3.0/512M/160G
采集模块：ARK-24017F(模拟量采集模块)
ARK-24018P(温度采集模块)
ARK-24044D(I/O模块)
五、系统评价
计算机监控系统实现了系统网络化，用户界面图形化，数据实时化;硬件积木化，软件模块化。经过运行表明：系统运行稳定，抗干扰能力强，信息可靠性高，受到运行人员的好评。为科学管理发电生产，正确的辅助决策起到了重要作用。该分布式计算机监测系统不仅适用于电厂，而且适合于冶金、化工等工业生产。
