普传科技变频器在消防应急电源EPS系统中的应用

互联网 2013-07-09 17:13:21

1 引言

随着社会的进步和发展,环境要求的不断提高,消防意识也越来越被人们重视。应急供电系统(EPS)以其特有的优越性将被人们认识和采用,在一个工程中,它可以灵活的运用在消防供电回路末端、个别重要场合等多种情况。在选择应急电源上,不再只局限于柴油发电机了,因为它们各自的特点分别适用于不同的工程,这将为整个社会的安全提供更有力的保障。EPS应急电源已被广泛应用于建筑电气领域和特殊应急供电场合。随着社会发展,越是信息化、现代化,就越依赖于电力。突然的断电必然会给人们正常的生活秩序和学习带来影响,尤其是对于生产、生活中特别重要的负荷,一旦中断供电,将会造成重大的经济损失。然而,电力故障具有突发性,不以人们的意志为转移,即使电网设施再先进,意外的断电也在所难免。目前,城市供电系统的安全对策一般是采用并网供电,为城市电力提供可靠的电源保护。但从企业及工业、民用建筑使用情况来看,仅仅靠公用电网还远远不够,必须具备应急供电系统(EPS),其重要性是在事故发生的情况下确保提供所需的应急电力,以有效降低因为断电而造成的损失,为人们生产和生活安全提供保障。因此,EPS也被称为“城市生命线系统”的重要组成部分。 就应急电源所带的负载类型来看, 消防泵负载是电动机负载,因电机类负载存在起动的问题,因此,现在的应急电源系统已有大部分直接使用变频器作为逆变器,这样既解决了大功率应急电源的成本问题,又可用变频器作为电机的起动装置,降低了电机的起动电流,因而就可以降低应急电源的容量,使应急电源的投资成本进一步降低。

2 变频器在消防应急电源EPS系统中应用原理:

2.1.此系统包括:充电电路 ,蓄电池组,变频器及控制电路,滤波电路,隔离变压器,接触器或晶闸管,控制电路,各种负载等。

2.2工作原理

三相动力变频应急电源供电对象和控制对象是电动机,那么设计思路要围绕电动机的特性而设计,要考虑电机的启动、调速、停止,要避免电机起动过程中的冲击电流。当三相输入市电,正常时经整流后给逆变器提供直流电,同时经充电器对蓄电池组充电,蓄电池组处于全浮充状态,蓄电池组的电压比变频器支流环节的电压略低,比如,变频器直流环节的电压为513V,蓄电池组的电压为500V;当三相输入断电或异常时,自动转换由蓄电池组给变频器提供直流电。当需要电机负载工作时,送给变频器运行信号,变频器会立即启动并输出,输出经LC电感电容滤波并且经隔离变压器供给各种负载。变频器的频率给定可采用面板控制,也可采用远程给定,当然也可采用闭环工艺控制。

2.3变频器的选择

变频器的选择要从实际出发,由于在这里对变频器能使用到的功能不多,所以选择变频器主要考虑三个因素:质量、价格和可操作性。

变频器是整个应急电源的核心部分,所以变频器质量将很大程度上决定应急电源的质量。变频器本身的功率器件,整流模块以及IGBT模块应有适当的余量,以保证承受蓄电池电压接入时的冲击。 可操作性,指变频器要便于二次开发,能比较容易引出P/N端,外空端子接线等,还能比较容易的调整欠、过压点。普传7100系列变频器可以达到以上要求,并且风扇采用电源板上的DC24V,不必考虑停电时另外给风扇供电.

2.4使用变频器后的优点

由于变频器是根据电机为对象而设计的,所以有很多优点。

1、参数设置简单,接口电路丰富,扩展功能多。

2、启动电流小,对电机可实现软起软停。

3、对电机进行保护,包括欠压、过压、过载、缺相等。

4、降低噪音。

5、提供150%,一分钟的过载能力。

3变频器参数设置及控制:

将主控制板上的V1与V2口及FWD与COM用短接线短接,将参数F04设为1,将参数F05设为3,掉电追踪和启动追踪设为有效,其它采用出厂值,即运行方式为端子台控制,调速方式自动运行到50HZ,掉电后可瞬间追踪继续运行.

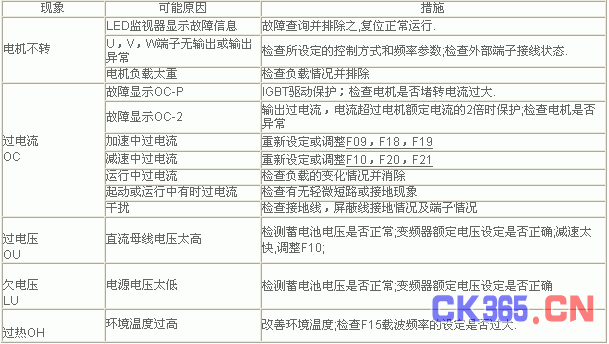

4 变频器常见的故障现象及排除措施:





5结束语:

实验表明普传科技变频器7100系列在建筑行业消防应急电源系统中应用稳定,但实际使用中对三相动力变频应急电源提出更多的要求,包括:减小转换等待时间,减少切换冲击电流,甚至于无扰切换。使得三相动力变频应急电源更加向在线式UPS靠近。所以更为合理的设计,应该是把在线式UPS与变频器技术结合起来。在线式UPS具有成熟的整流、电池管理技术;变频器具有成熟的变频控制技术,两者的有机结合将是这一应用领域的最终发展方向。在需要应急电源供电的机电动力领域,变频器又将大显身手。

[整理编辑:CK365测控网]
