三轴运动控制卡MC6314在电脑雕刻机行业的运用

互联网 2013-11-18 10:08:27

三轴运动控制卡MC6314在电脑雕刻机行业的运用:电脑雕刻机数控系统

该电脑雕刻机数控系统的核心是由我公司运用进口专业运动控制芯片开发的PCI三轴运动控制卡MC6314P和我公司的雕刻控制软件DK-1组成。

用户将该系统安装在PC电脑或者工控机(工业计算机)里,通过从控制卡MC6314P的37芯插口引线出来控制主轴电机、步进电机(或者伺服电机)进行雕刻工作。

控制卡MC6314P由于运用进口专业运动控制芯片,可以实现硬件的圆弧插补、直线插补,连续插补功能,驱动速度最高可达4MHz,插补速度最高可达2MHz,最大步长为268000000。

本系统利用扫描仪或广泛流行的雕刻CAD自动生成加工路径,实现自动雕刻加工成形。可广泛应用于广告、工艺品、模型制造、木工制造、金属型腔加工、模具制造行业。

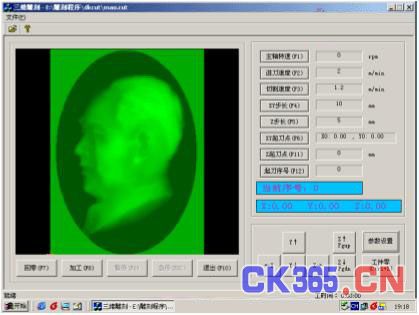

全中文Windows界面,图形三维显示,操作简便快捷,PCI总线插卡结构,PCI 2.1标准,兼容Windows2000/NT/98。

切割速度0.3米~16米/分,主轴转速7000转~60000转/分,重复精度±0.01mm,定位精度±0.02mm。

可接收多种三维G代码格式(G00,G01,G02,G03),以及Type3或CAXA等CAD数据格式。




[整理编辑:CK365测控网]
