横河电机氧化锆氧分析仪应用于轧钢厂回火炉氧气浓度的测量与监测

互联网 2013-06-19 14:29:27

应用简介

轧钢厂回火炉中的氧气浓度的测量与监测




预期效益

- 通过监测轧钢回火炉中氧气浓度保证产品的高品质

- 确保稳定、连续的氧气浓度测量

- 降低生产成本

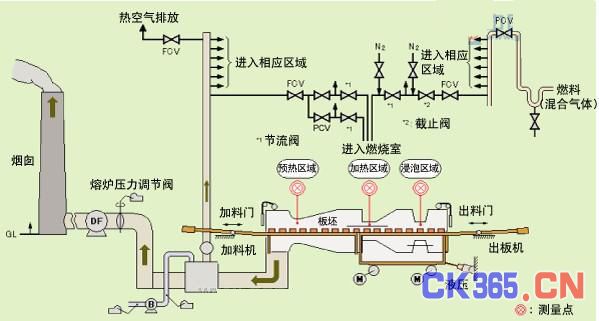

流程概述

钢板坯由输送机进入回火炉,回火炉通过燃烧诸如高焦混合煤气的燃料,温度达到900℃~1400℃。为了将氧气浓度维持在1%~2%之间,需要监测预热区域、加热区域以及浸泡区域。钢板坯被均匀加热而不被氧化,然后进入下一个生产阶段。

解决方案

现场数据

工艺条件

测量点: 回火炉的预热区域、加热区域以及浸泡区域

温度: 900℃~1400℃

压力: 30~50kPa

粉尘: 微量

燃料: 气体




测量系统

测量系统

检测器:

ZR22G-015-S-Q-☐-☐-☐-E-A/CV

高温探头适配器:

ZO21P-H-☐-☐☐☐-☐*A

高温用辅助排放器:

P/N E7046E☐

转换器:

ZR402G-☐-☐-E-A

流量设定单元:

ZA8F-☐*B

标气单元

钢瓶调压阀:

P/N G7013XF (入口W22,出口Rc1/4)或P/N G7014XF(入口W22,出口1/4NPT)

标气组件: P/N E7044KF

注意: 标气瓶应在当地购买。




探头适配器

公共条件

电源: 85~264V AC, 50/60Hz

仪表空气(参比气体): 压力范围300~700 kPa

注意

- 高温探头适配器选用的材质取决于被测样气的温度。在安装探头时,必须严格按照指导说明书进行安装。

- SUS:

样气温度≤750℃

探头方向: 水平或垂直

- 镍铬合金: 样气温度范围: 750℃~900℃

探头方向: 水平或垂直

- 碳化硅: 样气温度范围: 900℃~1400℃

探头方向: 垂直

注意事项: 探头水平安装时,必须安装支柱,使其有相应的机械支撑。

钢板坯回火炉需要在1000℃以上的高温低氧条件下工作,以防止钢铁氧化。因此,监测生产过程中炉内氧气浓度至关重要。

ZR22/ZR402直插式氧化锆氧分析仪无需采样系统,而且采用了长寿命传感器,非常适合在高温测量氧气浓度。此外,使用ZO21P高温探头适配器的ZR22G检测器也可用于温度高达1400℃的燃气炉中。

[整理编辑:CK365测控网]
