RSA5000系列实时信号分析仪提供DPX多域分析功能

   日期:2014-07-31

随着RF信号日益复杂并广泛采用ISM频段技术,RF工程师现在比以前更需要查看随时间变化的RF信号的准确细节。如何在不断加大的运行带宽范围内 可靠、高效地发现数字RF电路产生的瞬态频谱现象是至关重要的。而传统中端信号分析仪是无法触发瞬态问题,最大可用采集带宽也仅为40 MHz。

日前,泰克(Tektronix)公司推出新型RSA5000系列实时信号分析仪, RSA5000系列分析仪将先进的时间、幅度和DPX触发功能与扫频DPX相结合,可以发现并捕获这些间歇快速变化的信号,最大带宽达到85 MHz。这一带宽可全面覆盖蓝牙、Zigbee、RFID和无线LAN等通用技术广泛采用的ISM频段。

泰克公司射频业务发展经理张鹏介绍说,RSA5000系列实时信号分析仪DPX Live RF频谱显示技术可快速发现过去看不到的信号行为,捕获传统频谱分析仪难以发现的持续时间极短的瞬态变化,达到实时观测和实时捕获。扫频DPX引擎可以每 秒29.2万次的速度采集85 MHz带宽范围内最新频谱变化,并且可以扫描RSA5000系列6.2 GHz整个输入SPAN内的DPX频谱。DPX可以测量持续时间仅为5.8 µs的频谱瞬态变化。

为捕获瞬态变化进行分 析,RSA5000系列实时信号分析仪提供频率模板触发、频率边沿触发、密度触发、时间限定触发和矮脉冲触发功能,并可用于多个仪器之间多域联合触发以往 难以隔离的软、硬件异常现象。分析仪可将85 MHz 带宽范围内持续7秒的RF频率无缝时间记录保存到深存储中,RSA5000系列实时信号分析仪的带宽和存储容量是现有中端分析仪的两倍。

RSA5000系列分析仪可利用时间相关的光标分析任意域、任意时间捕获的数据,从而提高故障排除速度。自动脉冲检测和测量功能支持基于同一组捕获的数据进行多种测量,有助于简化并节省测试时间。这样,可以利用一台通用仪器取代多台测试仪,降低测试成本。

除宽带宽和DPX显示技术外,RSA5000系列实时信号分析仪还具有领先的频谱和矢量信号分析能力,TOI可达+17 dBm ,1 GHz处的显示平均噪声电平 (DANL) 为-154 dBm/Hz。同时,具有优异的低频性能,10 kHz频偏处相噪为-131 dBc/Hz,10 MHz载波频率的DANL为-150 dBm。

张鹏表示,从2003年泰克开始推频谱仪到现在,通过不断创新和演进,销售额增长达到10倍以上。此次推出的RSA5000系列实时信号分析仪不但具有高端性能,但却是中档频谱仪价格。很适用于频谱管理与监测、嵌入式RF设计、雷达、无线电通信和电磁干扰/电磁相容性(EMI/EMC)等大量应用。



RSA5000系列实时信号分析仪提供DPX多域分析功能

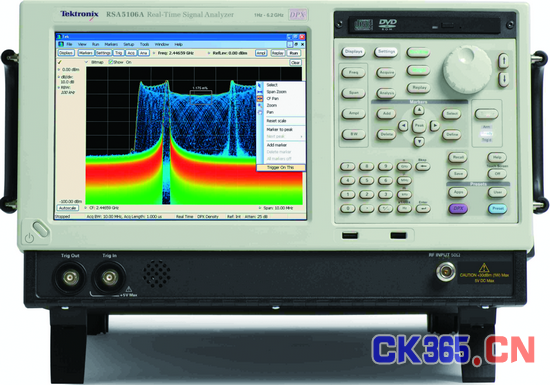

新型RSA5000系列实时信号分析仪
