无人机、机器人RC 2S1P电池管理解决方案

2016-09-23 10:23:49

[导读] TIDA-00982 参考设计是一款用于 2S1P 电池管理解决方案 (BMS) 的子系统设计,适用于无人机、机器人或无线电控制 (RC) 的项目和设计。可快速将监测、保护、平衡和充电功能添加至适用于无人机、机器人或 RC 产品的任何新设计,或使用此板将高级功能添加至现有设计。此TI参考设计将让您快速且轻松地投入工作并测试高级电池管理功能。

TIDA-00982 参考设计是一款用于 2S1P 电池管理解决方案 (BMS) 的子系统设计,适用于无人机机器人无线电控制 (RC) 的项目和设计。可快速将监测、保护、平衡和充电功能添加至适用于无人机机器人或 RC 产品的任何新设计,或使用此板将高级功能添加至现有设计。此TI参考设计将让您快速且轻松地投入工作并测试高级电池管理功能。

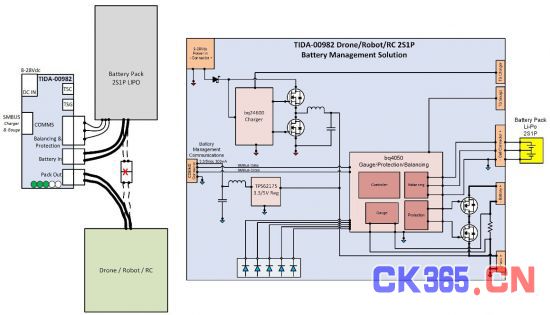

一、系统原理图



二、特性

1、补偿放电终止电压 (CEDV) 电量监测计可精确测量锂离子电池和锂聚合物电池中的可用电量

2、充电时具有集成型电池平衡

3、适用于电压、电流、温度、充电超时、CHG/DSG FETS 和 AFE 的可编程保护功能

4、适用于您的电池的诊断使用寿命数据监控器和黑盒记录器

5、板载 3.3V/5V 500mA 稳压器,可运行外部控制器

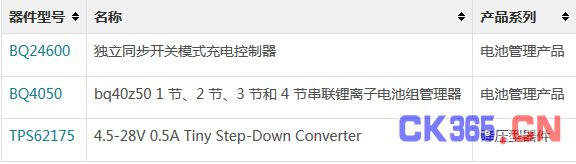

三、支持器件



1、BQ24600:独立同步开关模式充电控制器

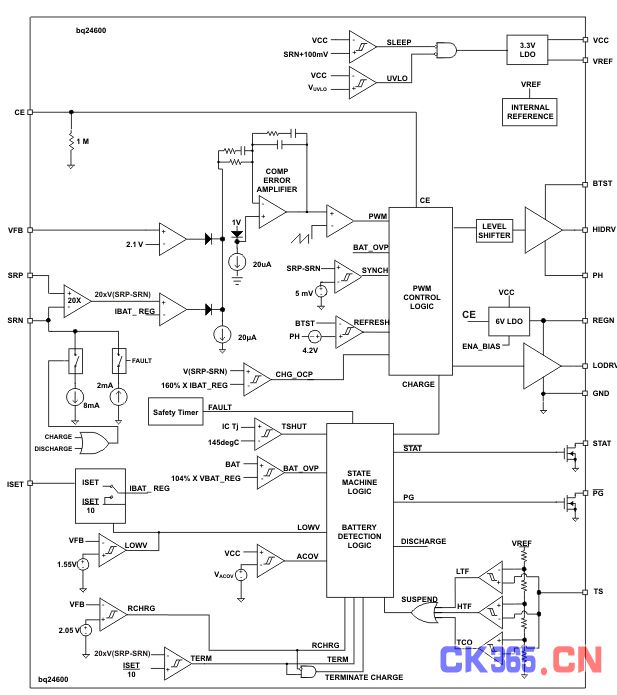

BQ24600功能框图

BQ24600 功能框图

2、TPS62175:4.5-28V 0.5A TIny Step-Down Converter



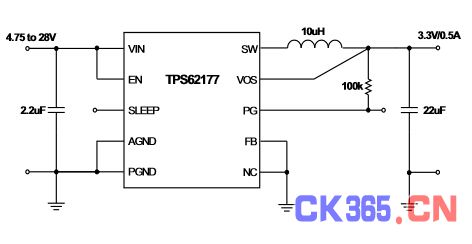

典型应用框图

TPS62175典型应用框图
