PT100温度传感器的原理和接线方式

   日期:2017-07-05
核心提示:Pt100,就是说它的阻值在0度时为100欧姆,PT100温度传感器是一种以铂(Pt)作成的电阻式温度传感器,属于正电阻系数,其电阻和温度变化的关系式如下:R=Ro(1+αT).

一、简介

Pt100,就是说它的阻值在0度时为100欧姆,PT100温度传感器是一种以铂(Pt)作成的电阻式温度传感器,属于正电阻系数,其电阻和温度变化的关系式如下:R=Ro(1+αT).

二、Pt100温度传感器的主要技术参数如下

1、测量范围:-200℃~+850℃;允许偏差值△℃:A级±(0.15+0.002│t│), B级±(0.30+0.005│t│);热响应时间电流≤5mA。另外,Pt100温度传感器还具有抗振动、稳定性好、准确度高、耐高压等优点。

三、PT100温度传感器三根芯线的接法

1、 PT100铂电阻传感器有三条引线,可用A、B、C(或黑、红、黄)来代表三根线,三根线之间有如下规律:A与B或C之间的阻值常温下在110欧左右,B与C之间为0欧,B与C在内部是直通的,原则上B与C没什么区别.

2、仪表上接传感器的固定端子有三个:

A线接在仪表上接传感器的一个固定的端子.B和C接在仪表上的另外两个固定端子,B和C线的位置可以互换,但都得接上,。如果中间接有加长线,三条导线的规格和长度要相同。热电阻的3线和4线接法:是采用2线、3线、4线,主要由使(选)用的二次仪表来决定。一般显示仪表提供三线接法,PT100一端出一颗线,另一端出两颗线,都接仪表,仪表内部通过桥抵消导线电阻。一般PLC为四线,每端出两颗线,两颗接PLC输出恒流源,PLC通过另两颗测量PT100上的电压,也是为了抵消导线电阻,四线精确度最高,三线也可以,两线最低,具体用法要考虑精度要求和成本。

四、PT100温度传感器产品特征

1、不锈钢套管封装,经久耐用

2、活动螺丝固定,使用方便

3、按照国际IEC751国际标准制造,即插即用

4、多种探头尺寸可选、适应面广

5、高精度、高稳定、高灵敏

6、外形小巧,经济实用

7、特性指标

●测温范围: -200-400℃

●探头长度: 5cm/10cm/15cm/20cm

●探头直径: Φ5mm

●电阻变化: 0.3851Ω/℃

●安装方式: 活动螺丝固定

●螺丝规格: M8*1.0

●引线长度: 一般2米,可订制长度(专用引线)

●引线接法: 三线式

●接线方式: 接线叉

●套管材质: 不锈钢

●传感器件: PT(铂)

五、PT100温度传感器采用三线式接法的原因:

PT100温度传感器0℃时电阻值为100Ω,电阻变化率为0.3851Ω/℃。由于其电阻值小,灵敏度高,所以引线的阻值不能忽略不计,采用三线式接法可消除引线线路电阻带来的测量误差,原理如下:

PT100引出的三根导线截面积和长度均相同(即r1=r2=r3),测量铂电阻的电路一般是不平衡电桥,铂电阻(Rpt100)作为电桥的一个桥臂电阻,将导线一根(r1)接到电桥的电源端,其余两根(r2、r3)分别接到铂电阻所在的桥臂及与其相邻的桥臂上,这样两桥臂都引入了相同阻值的引线电阻,电桥处于平衡状态,引线线电阻的变化对测量结果没有任何影响。

接线图:



PT100温度传感器的原理和接线方式

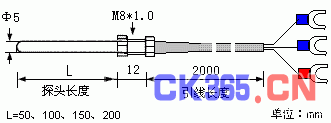

尺寸图:



PT100温度传感器的原理和接线方式

选型图:



PT100温度传感器的原理和接线方式

五、PT100原理及分度表

电阻式温度传感器(RTD,Resistance Temperature Detector)-一种物质材料作成的电阻,它会随温度的上升而改变电阻值,如果它随温度的上升而电阻值也跟著上升就称为正电阻係数,如果它随温度的上升而电阻值反而下降就称为负电阻系数。大部分电阻式温度传感器是以金属作成的,其中以铂(Pt)作成的电阻式温度检测器,最为稳定-耐酸碱、不会变质、相当线性最受工业界采用。

PT100温度传感器是一种以铂(Pt)作成的电阻式温度传感器,属于正电阻系数,其电阻和温度变化的关系式如下:R=Ro(1+αT) 其中α=0.00392,Ro为100Ω(在0℃的电阻值),T为摄氏温度,因此白金作成的电阻式温度传感器,又称为PT100
