压力传感器有哪些抗干扰措施?

2017-07-31 11:06:47

[导读] 压力传感器是工业实践中最为常用的一种传感器,其广泛应用于各种工业自控环境,涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业,那么和日常使用维护显得尤为重要,下面小编就为您详细介绍。

压力传感器是工业实践中最为常用的一种传感器,其广泛应用于各种工业自控环境,涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业,那么和日常使用维护显得尤为重要,下面小编就为您详细介绍。

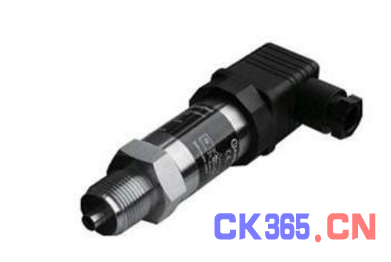

压力传感器

压力传感器无法避免的误差

在选择压力传感器的时候我们要考虑他的综合精度,而压力传感器的精度受哪些方面的影响呢?其实造成传感器误差的因素有很多,下面我们注意说四个无法避免的误差,这是传感器的初始误差。

偏移量误差:

由于压力传感器在整个压力范围内垂直偏移保持恒定,因此变换器扩散和激光调节修正的变化将产生偏移量误差。

灵敏度误差:

产生误差大小与压力成正比。如果设备的灵敏度高于典型值,灵敏度误差将是压力的递增函数。如果灵敏度低于典型值,那么灵敏度误差将是压力的递减函数。该误差的产生原因在于扩散过程的变化。

线性误差:

这是一个对压力传感器初始误差影响较小的因素,该误差的产生原因在于硅片的物理非线性,但对于带放大器的传感器,还应包括放大器的非线性。线性误差曲线可以是凹形曲线,也可以是凸形曲线称重传感器

滞后误差:

在大多数情形中,压力传感器的滞后误差完全可以忽略不计,因为硅片具有很高的机械刚度。一般只需在压力变化很大的情形中考虑滞后误差。

压力传感器的这个四个误差是无法避免的,我们只能选择高精度的生产设备,利用高新技术来降低这些误差,还可以在出厂的时候进行一点的误差校准,尽最大的可能来降低误差以满足客户的需要。

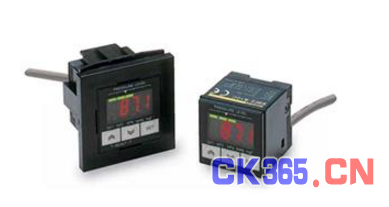

压力传感器

压力传感器的抗干扰措施

保持稳定度

大部分传感器在经过超时工作后会产生“漂移”,因此很有必要在购买前了解传感器的稳定度,这种预先的工作能减少将来使用中会出现的种种麻烦。

压力传感器的封装

传感器的封装,尤其往往容易忽略是它的机架,然而这一点在以后使用中会逐渐暴露出其缺点。在选购传送器传一定要考虑到将来传感器的工作环境,湿度如何,怎样安装传感器,会不会有强烈撞击或振动等。

选择输出信号

压力传感器需要得到怎样的输出信号:mV、V、mA及频率输出数字输出,取决于多种因素,包括传感器与系统控制器或显示器间的距离,是否存在“噪声”或其他电子干扰信号。是否需要放大器,放大器的位置等。对于许多传感器和控制器间距离较短的OEM设备,采用mA输出的传感器最为经济而有效的解决方法,如果需要将输出信号放大,最好采用具有内置放大的传感器。对于远距离传输出或存在较强的电子干扰信号,最好采用mA级输出或频率输出。

如果在RFI或EMI指标很高的环境中,除了要注意到要选择mA或频率输出外,还要考虑到特殊的保护或过滤器。(目前由于各种采集的需要,现在市场上压力传感器的输出信号有很多种,主要有4-20mA,0-20mA,0-10V,0-5V等等,但是比较常用的是4-20mA和0-10V两种,在我上面举的这些输出信号中,只有2-20mA为两线制,我们所说的输出为几线制不包含接地或屏蔽线,其他的均为三线制)。

选择励磁电压

输出信号的类型决定选择怎么样的励磁电压。许多放大传感器有内置的电压调节装置,因此其电源电压范围较大。有些奕送器是定量配置,需要一个稳定的工作电压,因此,能够得到的一个工作电压决定是否采用带有调节器的传感器,选择传送器时要综合考虑工作电压与系统造价。

是否需要具备互换性的传感器

确定所需的传感器是否能够适应多个使用系统。一般来讲,这一点很重要。尤其是对于OEM产品。一旦将产品送到客户手中,那么客户用来校准的花销是相当大的。如果产品具有良好的互换性,那么即使是改变所用的传感器,也不会影响整个系统的效果。

其他

我们确定上面的一些参数之后还要确认你的压力传感器的过程连接接口以及压力传感器的供电电压;如果在特殊的场合下使用还要考虑防爆以及防护等级。

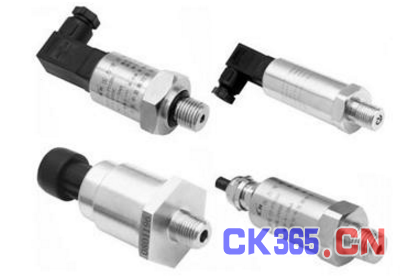

压力传感器

压力传感器日常使用维护

防止渣滓在导管内沉积和传感器与腐蚀性或过热的介质接触。

测量气体压力时,取压口应开在流程管道顶端,并且传感器也应安装在流程管道上部,以便积累的液体容易注入流程管道中。

测量液体压力时,取压口应开在流程管道的侧面,以避免沉积积渣。

导压管应安装在温度波动小的地方。

测量液体压力时,传感器的安装位置应避免液体的冲击(水锤现象),以免传感器过压损坏。

冬季发生冰冻时,安装在室外的传感器必须采取防冻措施,避免引压口内的液体因结冰体积膨胀,导致传感器损失。

接线时,将电缆穿过防水接头或绕性管并拧紧密封螺帽,以防雨水等通过电缆渗漏进变送器壳体内。

测量蒸汽或其它高温介质时,需接加缓冲管(盘管)等冷凝器,不应使传感器的工作温度超过极限。

[整理编辑:中国测控网]
