半导体制造工艺流程及其需要的设备和材料

互联网 2018-05-25 10:34:14

[导读] 由于半导体产品的加工工序多,所以在制造过程中需要大量的半导体设备和材料。在这里,我们以最为复杂的晶圆制造(前道)和传统封装(后道)工艺为例,说明制造过程的所需要的设备和材料。

本文首先介绍了半导体制造工艺流程及其需要的设备和材料,其次阐述了IC晶圆生产线的7个主要生产区域及所需设备和材料,最后详细的介绍了半导体制造工艺,具体的跟随小编一起来了解一下。



一、半导体制造工艺流程及其需要的设备和材料

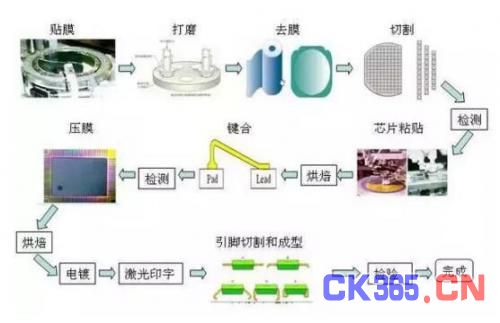

半导体产品的加工过程主要包括晶圆制造(前道,Front-End)和封装(后道,Back-End)测试,随着先进封装技术的渗透,出现介于晶圆制造和封装之间的加工环节,称为中道(Middle-End)。由于半导体产品的加工工序多,所以在制造过程中需要大量的半导体设备和材料。在这里,我们以最为复杂的晶圆制造(前道)和传统封装(后道)工艺为例,说明制造过程的所需要的设备和材料。





集成电路产业链



晶圆生产线可以分成7个独立的生产区域:扩散(Thermal Process)、光刻(Photo- lithography)、刻蚀(Etch)、离子注入(Ion Implant)、薄膜生长(Dielectric DeposiTIon)、抛光(CMP)、金属化(MetalizaTIon)。这7个主要的生产区和相关步骤以及测量等都是晶圆洁净厂房进行的。在这几个生产区都放置有若干种半导体设备,满足不同的需要。例如在光刻区,除了光刻机之外,还会有配套的涂胶/显影和测量设备。

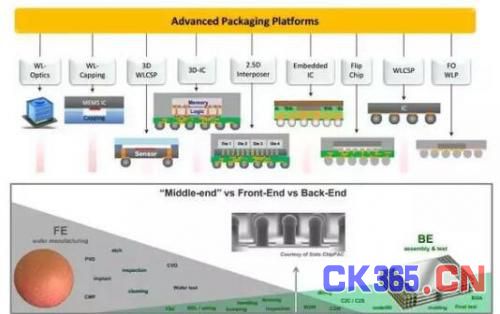

  先进封装技术及中道(Middle-End)技术

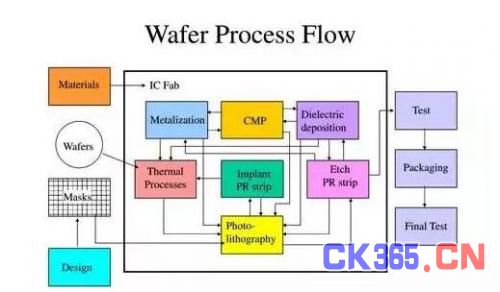

  IC晶圆制造流程图

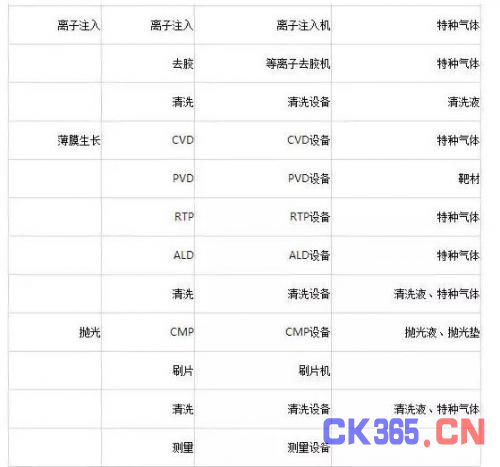

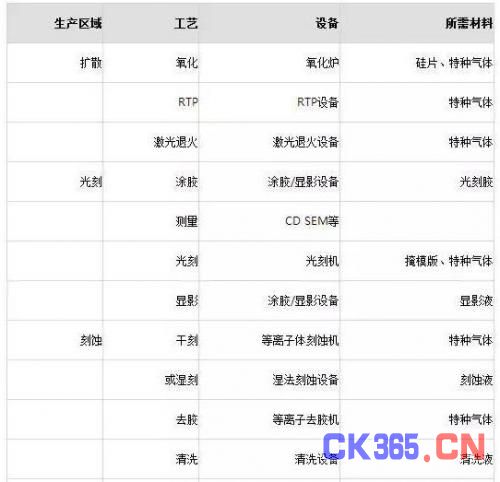

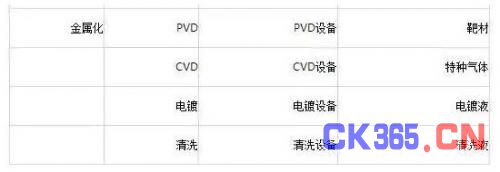

二、IC晶圆生产线的7个主要生产区域及所需设备和材料
