一、 系统概况
电厂，计划对两个分区47个用户，实现远程温度控制。利用温控器提供的RS485接口，进行通讯。
二、 SR远程监测系统概述
根据要求及实际需要，主要是采用硕人STEC采集器，完成数据通讯、软件分析。
2.1基本组成
采集系统由三部分组成：homs5.0监控软件、数据采集器、现场温控器
数据采集器：主要通过RS-485接口将分区内所有现场温控器的运行数据传输至监控中心；
现场温控器：完成现场温度调节及其设定；
Homs5.0监控软件：安装于采集中心计算机上，实现对各分区采集器的数据采集及分析，功能如下：
能够实现将全站房间集中控制
监控中心以建筑图形为主可以显示当前温度、设置温度、运行状态；
监控中心设置相应权限密码；

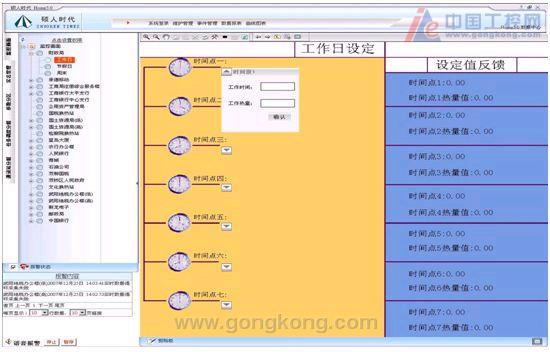

监控中心系统可对工作休息日、24小时分时段设置；
监控中心系统软件具备数据查询、相应报警信息等功能；
2.2采集策略
采集系统分为两个区，每个区采用一台数据采集器通过RS485对末段温控器进行数据采集。数据采集器和监控中心通过RG45（以太网）接口进行通讯。
系统图如下：
2.3技术性能
• 操作系统：SR-Linux
• CPU主频：66MHz
• 内存容量：16M
• 数据存储容量：16M
• 以太网口接口型式：RJ45
• 以太网口接口通讯速度：10M bps
14
