许多仪器控制总线对一个LabVIEW

   日期:2012-06-20     来源:中国测控网
核心提示:在过去的20年中,出现了许多可以用来控制仪器的通信总线。在整个过程中,NI LabVIEW一直是连接并控制仪器的软件。随着新型仪器控制总线的出现,NI继续对LabVIEW进行创新,提供最好的仪器控制体验。

  在过去的20年中,出现了许多可以用来控制仪器的通信总线。在整个过程中,NI LabVIEW一直是连接并控制仪器的软件。随着新型仪器控制总线的出现,NI继续对LabVIEW进行创新,提供最好的仪器控制体验。使用LabVIEW,就可以完成以下任务:

  使用仪器驱动程序网络(ni.com/ident)提供的可供下载的驱动程序,控制超过5000个仪器。

  无需考虑通信总线,就可以使用NI-VISA建立仪器控制应用程序。

  不必修改代码,即可在Windows、Macintosh以及Linux®操作系统上运行应用程序。

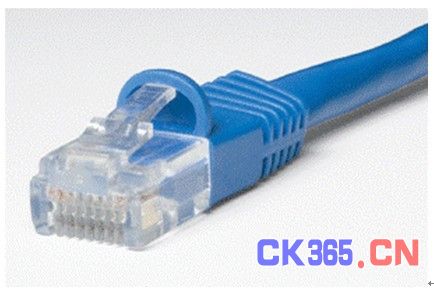

  LXI

  LXI(用于仪器控制的以太网扩展)是基于标准计算机网络技术的总线,对于仪器和仪器之间存在较远距离的情况十分适用。LabVIEW提供了最好的LXI连接特性,包含以下功能:

  使用NI测量与自动化浏览器(MAX)自动在本地子网中扫描连接着的仪器。

  支持IEEE 1588协议完成分布式仪器定时和同步。

  直接从NI MAX中查看LXI仪器配置的网页。

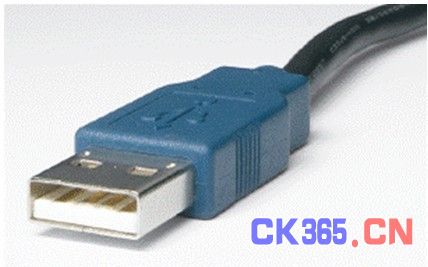

  USB

  USB总线由于其即插即用功能和简单易用特性,已经成为工作台应用和便携式应用的流行总线。为了进一步简化仪器控制应用程序,LabVIEW提供了以下特性:

  自动检测连接着的USB仪器。

  在兼容USBTMC协议的仪器中使用标准的GPIB SCPI指令。

  对制定的Tektronix示波器提供USB即插即用支持。

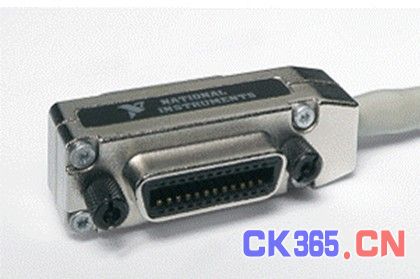

  GPIB

  GPIB总线是一个具有30年历史的可靠通信总线。GPIB仍然是仪器控制的流行总线。为了继续尽可能地利用现有的GPIB仪器,LabVIEW提供了以下特性:

  能够将连接着的仪器自动视为NI-VISA资源。

  使用NI Spy系统监视工具简化通信调试。

  为高级功能提供对IEEE 488.2通信协议的完整支持。

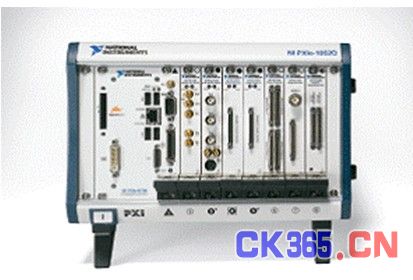

  PXI

  PXI总线拥有最快的吞吐量以及最低的延迟,它已经成为高性能应用的标准总线。使用以下LabVIEW特性,就可以最大限度地利用PXI系统:

  使用简化的API方便地同步仪器。

  使用NI MAX获得全面的系统可见性。

  无需修改代码,即可从PXI仪器过渡到PXI Express仪器。
