超声波传感器测距原理及超声波测距电路图

2012-07-18 14:39:28

[导读] 超声波传感器测距原理及超声波测距电路图

  超声波传感器作为一种常用的传感器,目前已经得到了广泛应用,下面我们就超声波测距传感器的原理及超声波测距电路图加以说明。

  (一)原理

  超声波传感器是利用超声波的特性研制而成的传感器超声波是一种振动频 率高于声波的机械波,由换能晶片在电压的激励下发生振动产生的,它具有频率高、波长短、绕射现象小,特别是方向性好、能够成为射线而定向传播等特点。

  超声波对液体、固体的穿透本领很大,尤其是在阳光不透明的固体中,它可穿透几十米的深度。超声波碰到杂质或分界面会产生显著反射形成反射成回波,碰到活动物体能产生多普勒效应。因此超声波检测广泛应用在工业、国防、生物医学等方面以超声波作为检测手段,必须产生超声波和接收超声波。完成这种功能的装置就是超声波传感器,习惯上称为超声换能器,或者超声探头。

  (二)超声波测距电路图

  下面,我们以静电传感器超声波测量电路为例加以说明。该电路采用LM1812 超声波收发器。X1和LM1812转换器将发送一个突发的振荡。然后返回的回声是听取使用X1的。LM1812探测器将产生一个脉冲宽度相同的原爆时的X1收到足够振幅的回声。如果返回的回声早,它的对象是附近。

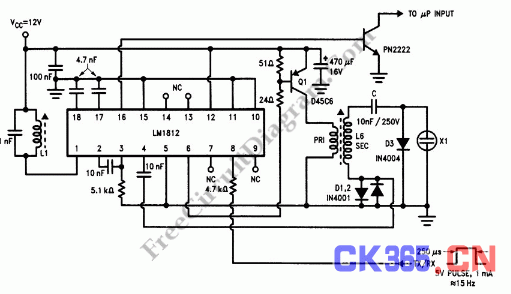

  下面是电路原理图:





  如果零件和值时,该电路有一个约4英寸到30英尺的范围 。X1拥有一个与L6 500 pF电容,在50至60KHZ共鸣。L1是看在引脚1的范围最大的回声灵敏度调谐到这个频率。

  通过以上对超声波传感器的相关说明,希望对大家工作、学习有所帮助。

[整理编辑:CK365测控网]
