五向键

编辑
五向键是一种按键开关,具有上下左右四个方向的拨动(或按键)开关及上下方向上的按键功能,操作简单方便,常见于手机,数码相机,mp3等数码产品中。

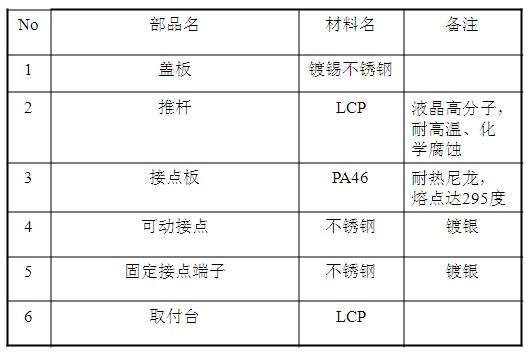

五向键的材料

五向键的材料

  备注:推杆与接点板的材料不同,PA46的韧性强度要强于LCP、且成本低于LCP。

五向键的制作流程

  来料检查—清洁(离子风枪)—固定端子的切断—插入中心可动接点(真空吸嘴)—五向可动接点的剪断和插入—弹性叶片的剪断和插入—推杆插入接点板——组装品插入—盖板的弯折和切断—盖板的插入和嵌合——固定端子的弯折 ———电气性能检查—机械性能检查

五向键的性能指标

  机械特性:

  1.动作力 a)按压力 b)倾斜力

  2.按压动作行程

  3.倾斜动作角度

  电气特性:

  1.额定值

  2.接触电阻

  耐久性能:

  1.动作寿命

  2.高低温冲击

  3.跌落测试

  4.剪切力测试

五向键的检验方法

  外观:表面光洁,不应出现氧化现象

  尺寸:长宽符合图纸尺寸

  行程:各方向按压推杆有明显行程感

  导通性:使用万用表连接相应固定端子各方向能导通。
