场效应三极管

编辑
场效应三极管(Field Effect Transistor)是只有一种载流子参与导电,且利用输入回路的电场效应来控制输出回路的电流来控制电流的三极管,又称场效应管。

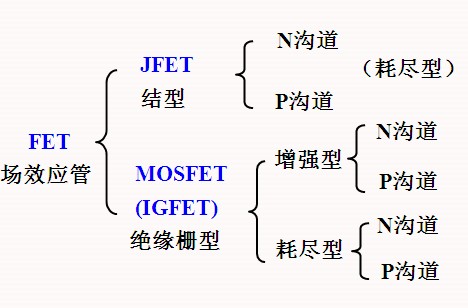

场效应三极管的分类

场效应三极管的分类

场效应三极管的特点

  1. 输入电阻高,可达107~ 1015Ω。

  2. 起导电作用的是多数(一种)载流子,又称为单极型晶体管。

  3. 体积小,重量轻,耗电省,寿命长。

  4. 噪声低,热稳定性好,抗辐射能力强,制造工艺简单。

  5. 在大规模集成电路应用中得到了广泛的应用。

场效应管三极管的作用

  1、场效应管三极管可应用于放大。由于场效应管三极管放大器的输入阻抗很高,因此耦合电容可以容量较小,不必使用电解电容器。

  2、场效应管三极管很高的输入阻抗非常适合作阻抗变换。常用于多级放大器的输入级作阻抗变换。

  3、场效应管三极管可以用作可变电阻。

  4、场效应管三极管可以方便地用作恒流源。

  5、场效应管三极管可以用作电子开关。

场效应管三极管估测方法

  将万用表拨到R×100档,红表笔接源极S,黑表笔接漏极D,相当于给场效应管三极管加上1.5V的电源电压。这时表针指示出的是D-S极间电阻值。然后用手指捏栅极G,将人体的感应电压作为输入信号加到栅极上。由于管子的放大作用,UDS和ID都将发生变化,也相当于D-S极间电阻发生变化,可观察到表针有较大幅度的摆动。如果手捏栅极时表针摆动很小,说明管子的放大能力较弱;若表针不动,说明管子已经损坏。

  由于人体感应的50Hz交流电压较高,而不同的场效应管三极管用电阻档测量时的工作点可能不同,因此用手捏栅极时表针可能向右摆动,也可能向左摆动。少数的管子RDS减小,使表针向右摆动,多数管子的RDS增大,表针向左摆动。无论表针的摆动方向如何,只要能有明显地摆动,就说明管子具有放大能力。

  本方法也适用于测MOS管。为了保护MOS场效应管三极管,必须用手握住螺钉旋具绝缘柄,用金属杆去碰栅极,以防止人体感应电荷直接加到栅极上,将管子损坏。

  MOS管每次测量完毕,G-S结电容上会充有少量电荷,建立起电压UGS,再接着测时表针可能不动,此时将G-S极间短路一下即可。
