液晶显示器件(LCD)为平面超薄的显示设备,它由一定数量的彩色或黑白像素组成,放置于光源或者反射面前方。液晶显示器功耗很低,适用于使用电池的电子设备。它的主要原理是以电流刺激液晶分子产生点、线、面配合背部灯管构成画面。

液晶显示器件的结构

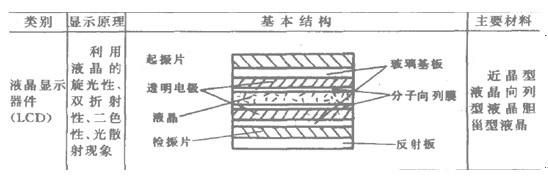

  液晶显示器件(LCD)有各种不同的显示方式和各种不同的电光效应。LCD按照显示器件的基本结构可分为光散射式和光吸收式显示器件;按照显示器件的矩阵驱动方式可分为简单矩阵和有源矩阵显示器件。虽然液晶显示器件有多种多样,但其基本结构都相类似。图为扭曲型液晶显示器件的基本结构。它是用厚度约为10um左右的液晶层和预先备好的分子配向层夹持在两块透明电极玻璃基板中间组成一种层状结构,四周用气密封材料密封的液晶盒结构。并且,在液晶盒两侧面上配置着片状的偏振片,其中一个偏振片上附加一块薄的反射板。对于不需要偏振片的散射式显示器件或者是穿透型,可将图中偏振片的反射板去掉。

液晶显示器件的结构

液晶显示器件的原理

  液晶显示器件的显像原理,是将液晶置于两片导电玻璃之间,靠两个电极间电场的驱动,引起液晶分子扭曲向列的电场效应,以控制光源透射或遮蔽功能,在电源关开之间产生明暗而将影像显示出来,若加上彩色滤光片,则可显示彩色影像。在两片玻璃基板上装有配向膜,所以液晶会沿着沟槽配向,由于玻璃基板配向膜沟槽偏离90度,所以液晶分子成为扭转型,当玻璃基板没有加入电场时,光线透过偏光板跟着液晶做90度扭转,通过下方偏光板,液晶面板显示白色;当玻璃基板加入电场时,液晶分子产生配列变化,光线通过液晶分子空隙维持原方向,被下方偏光板遮蔽,光线被吸收无法透出,液晶面板显示黑色液晶显示器便是根据此电压有无,使面板达到显示效果。

液晶显示器件的特点

  液晶显示器件的优点:

  1、低功耗(数十uW/cm2以下)。可使用干电池长时间驱动、节能。

  2、工作电压低(10V以下)。能直接用IC驱动,驱动电路小型化,简单化。

  3、器件薄型、显示面积可以从数mm2到数十mm2。特别适应于轻便型装置。

  4、LCD是受光型显示器件,即使在明亮的场所也能显示清晰。

  5、便于彩色化,可以扩大显示功能和实现多样化显示。

  6、能投影放大显示,容易实现大画面显示(数m2)。

  液晶显示器件的缺点:

  1、由于是受光型显示,故在暗的地方显示不清楚。

  2、显示对比度与视线方向有关,受视角限制。

  3、响应时间受周围温度的影响,在低温下(零下20摄氏度 )不能工作。
