保险丝电阻器

编辑
保险丝电阻器是一种兼具电阻器电阻器和熔断器熔断器双重功能的元件。在电路正常工作时,在额定功率下发出的热量与周围介质达到平衡,它具有电阻电阻器的功能;当电路出现异常过载超过其额定功率时,它就会像保险丝保险丝一样熔断,使连接的电路断开起到保险元件的作用,可有效地对电路中的重要元件进行保护。

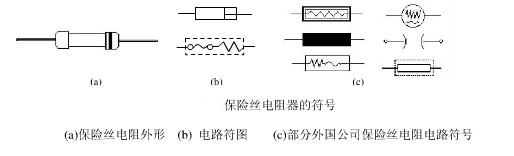

保险丝电阻器的符号

保险丝电阻器的符号

保险丝电阻器的作用

  保险丝电阻器在电路中起着保险丝和电阻的双重作用,主要应用在电源输出电路中。保险丝电阻器的阻值一般较小(几欧姆至几十欧姆),功率也较小(1/8---1W)。电路负载发生短路故障,出现过流时,保险丝电阻器的温度在很短的时间内就会升高到500℃---600℃,这时电阻层便受热剥落而熔断,起到保险丝的作用,达到提高整机安全性的目的。

保险丝电阻器的选用

  保险丝电阻器具有保护功能的电阻器。选用时应考虑其双重性能,根据电路的具体要求选择其阻值和功率等参数。 既要保证它在过负荷时能快速熔断,又要保证它在正常条件下能长期稳定的工作。电阻值过大或功率过大,均不能起到保护作用。

保险丝电阻器的常见型号

  保险丝电阻器的常见型号:

  RF10型

  RF11型

  RRD0910型

  RRD0911型
