陶瓷压阻压力传感器的原理
抗腐蚀的陶瓷压力传感器没有液体的传递，压力直接作用在陶瓷膜片的前表面，使膜片产生微小的形变，厚膜电阻印刷在陶瓷膜片的背面，连接成一个惠斯通电桥(闭桥)，由于压敏电阻的压阻效应，使电桥产生一个与压力成正比的高度线性、与激励电压也成正比的电压信号，标准的信号根据压力量程的不同标定为2.0 / 3.0 / 3.3 mV/V等，可以和应变式传感器相兼容。通过激光标定，传感器具有很高的温度稳定性和时间稳定性，传感器自带温度补偿0～70℃，并可以和绝大多数介质直接接触。陶瓷压阻压力传感器的特性
1、坚固的陶瓷敏感膜片；
2、卓越的抗腐蚀、抗磨损性能；
3、抗冲击、抗震动；
4、高精度、高稳定性；
5、宽的工作温度范围；
6、体积小巧，易封装；
7、最具有竞争力价格。
陶瓷压阻压力传感器的安装

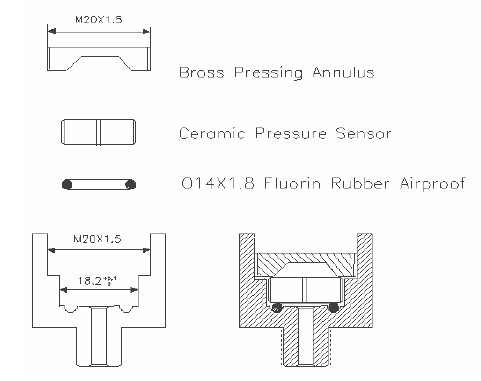

如图所示，以HB2018 陶瓷压阻压力传感器的安装为例。
压力传感器是用作压力的测量和控制，对压力有很高的灵敏度和线性精度，不同的安装形式对传感器会产生不同的应力影响，大小不同的附加应力会造成传感器的不同的漂移特性。
1.用户对传感器的安装应充分考虑传感器原有的封装类型，在满足其压力量程的条件下应尽量引入小的装配应力。通常情况下，采用卡圈式压紧或釆用内螺纹压紧工艺，难以实现陶瓷压力传感器整个平面均匀受力，表面受力不均，势必对传感器表面弹性体产生附加应力，导致传感器零位输出电压产生漂移。建议用户在传感器和卡圈式压环之间加装Φ18ⅹ16.5mm尼龙垫圈。实践证明它能有效减小装配应力，确保传感器安装后传感器零位输出电压不会产生较大的变化。
2.安装工艺中选择正确的密封圈对变送器密封性和可靠性有重要影响。以O形密封圈为例，必须根据量程范围选择不同的截面积，因为量程不同压紧压力不同，截面积小易产生O形圈过变形，变送器易产生载体泄漏；反之选择的O形圈截面过大，压紧后变形小亦易达不到密封目的。实践证明:对于0.5-50Mpa可选用2.2-2.4mm?O型密封圈。
对于密封圈材料和尺寸的选择亦很重要。介质若是水可釆用丁腈橡胶）O形圈；对于汽油、机油或腐蚀性气体和液体，建议釆用氟橡胶O形圈（HG/T 2579-94）。
HB2018压阻式陶瓷压力传感器外形结构有四个半园形凹槽，这是传感器制造工艺需要和以后安装而设计的。为了确保密封性，建议选用外径Φ17.5mm的O形圈。
陶瓷压阻压力传感器的参数
供电电压：5～30VDC
桥臂电阻：11k±20%
量程范围：100kPa～60Mpa
响应时间：<1mS
综合误差(包括：线性、迟滞、重复性)：0.2～0.4FS%
零点输出：0±0.2mV/V
满量程输出：2.0～4.8mV/V
温度特性(温补范围：0～70℃)：±0.015 %FS/℃
稳定性：<0.2%FSO/年
工作温度：-40～135℃
抗绝缘性：>2kV
外形尺寸：18×5.25...8.05mm
