内锥流量计

编辑
内锥式流量计(V-cone flowmeter),又称V锥流量计,源于美国麦克罗米特(McCrometer)公司,其节流部件呈圆锥形。内锥式流量计是以内锥管为节流件的新型差压式流量测量仪表。内锥管是基于文丘里管测量原理并对传统文丘里管结构作了质的变革,而集经典文丘里管,环形孔板和耐磨孔板优点于一体的新一代节流装置。

内锥流量计原理

  内锥流量计属于差压式流量计差压式流量计 的供应商,其主要的理论基础是密闭管道中能量守恒定律和流动连续性方程,即伯努力(Bernoulli)定理。定理的内容是在流量恒定的管段中,其流体的压力与该管段中流体流速的平方成反比。

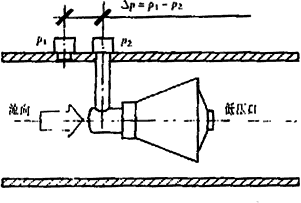

内锥节流装置原理示意图

  如图所示,流体在接近内锥节流件时其压力为p1,取这一点压力作为参照流速下的基准静压;当流体流经内锥节流区时,由于管道截面积变小而流速增大以维持能量恒定,并且在锥体末端取压口处压力降到最小,引出该处压力作为流速变化量p2。测取这两处的压力差△p=p1-p2;根据伯努力定理,由△p即可计算出流速的大小。

内锥流量计技术指标

  ●测量精度

  ●重复性

  ●量程比

  ●节流比系数

  ●雷诺数Re

  ●压力损失

  ●直管段长度

  ●节流区死角

  ●信号噪声

内锥流量计特点

  ●准确度高,重复性好,可实现流量的精确计量。

  ●量程比宽,不用二次仪表软件修正即可达到10:1。

  ●测量稳定性好,流量系数长期保持不变。

  ●对安装直管段要求低,压损小。

  ●对被测介质适应能力强,可以测量非洁净流体、含有固体颗粒流体、低压流体、高含湿气体以及各种赃污流体。

  ●流量元件具有自清洗功能,耐磨损。
