光强传感器结构

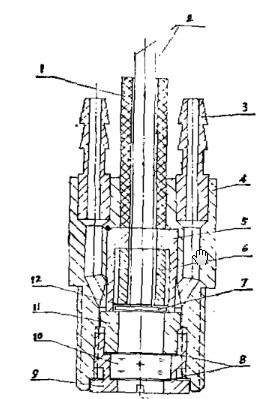

光强传感器结构图如下:为降低光敏元件的工作环境温度而在传感器外壳上装有两个引入冷却水的导管。压盖是压紧透光的石英玻璃窗,防止漏气,并与外壳相连,密封冷却水。
铜套筒的作用是密封水,以免冷却水进入光敏元件与石英玻璃组成的空间。图上的软套管能是光敏元件在轴向固定,不因振动而变化,套筒作安装光敏元件之用。
此外,图上的光电池,绝缘薄膜,内套筒可用光敏二极管代替。这种结构的有点是拆卸方便。
1--套管 2--引出导线 3--冷却水导管 4--外壳 5--套筒
6--内套筒 7--光电池 8--薄铜片 9--压盖 10--石英玻璃
11--铜套筒 12--绝缘薄膜垫片
光强传感器原理

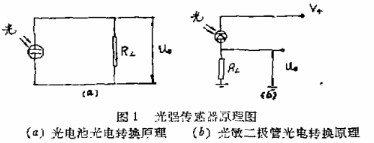

利用光敏元件可将光信号的特点,将柴油机燃烧室内着火燃烧时火焰光辐射信号转换为电信号而反映出柴油机的燃烧情况。下图为光强传感器的原理图。
