音频隔离变压器

编辑
音频变压器是工作在音频范围的变压器,又称低频变压器。工作频率范围一般从10~20000Hz。它主要用于系统间或设备间的音频信号传输,可以完全隔离两个系统间的电位差,避免由于接地问题造成的交流声干扰,防止过高的电位差对设备输入级的损害,实现音频信号的安全传输是音频系统级联的必备产品。

音频隔离变压器的应用

  音频变压器在工作频带内频率响应均匀,其铁心由高导磁材料叠装而成,原、副绕组耦合紧密,这样穿过原绕组的磁通几乎全部与副绕组相链,耦合系数接近1。通频带的最低频率由原绕组电感确定,最高频率由变压器漏电感确定。要保证变压器有足够的通频带,原绕组电感要大,漏电感要小。铁心的磁滞损耗及磁路饱和会引起信号失真。适当配置负载,加大负载电流,可以减少磁滞损耗的影响;增大铁心断面,留有气隙,可使磁路不致饱和,这样能减少信号的失真。

音频隔离变压器

  使用时应注意前后级阻抗的匹配,避免因反射而导致信号失真。为了使负载获得最大的功率,负载阻抗通过输出变压器的阻抗,变换后应与功率放大级要求的阻抗一致,不得过大也不得过小。音频信号经过音频变压器放大后,电压虽然可以变大,但功率却因变压器有损耗而减小了。这样,它就不能带动较大的负载。所以音频变压器并不能代替电子音频信号放大器。

音频隔离变压器的分类

  音频变压器按照其在电子线路中所处的位置,可分为3类。

  1,接在输出电路与负载之间的称为输出变压器;

  2,接在信号源与放大器输入端之间的称为输入变压器;

  3,接在上一级输出电路和下一级输入电路之间的称为级间变压器。

音频隔离变压器的参数

  输入阻抗: 1000 Ω

  输出阻抗: 1000 Ω

  频响范围: 60Hz --- 20kHz

  失真度: 0.3%

  最大输入电平: 10db

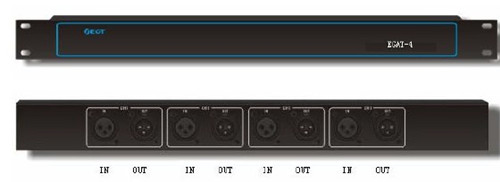

音频隔离变压器

  脚 1:信号地

  脚 2:信号正

  脚 3:信号负

音频隔离变压器的型号

  音频变压器的型号 音频变压器的品牌

  1、TY-305P Triad Magnetics

  2、MW79 HAILIDA

  3、EI14-200mH JQ

  4、KUL-11D15D-48V 泰科P&B系列

  5、YP 天华

  6、BK-3A# 万方

  7、AN-0100-110T FT

  8、P3324 ETAL

  9、XF04 洛阳普天
