电容式变送器

编辑
电容式变送器是用来精确地测量微差压至大差压、低压力至高压力、液位、真空度和比重,与其他单元组合仪表或工业控制计算机配合,组成检测、记录、控制等工业自动化系统。广泛应用于石油、化工、冶金、电力、食品、造纸、医药、纺织等行业,用来检测流体的差压、压力、绝对压力、流量、液位、密度等。

电容式变送器的特点

  1、精度高

  2、稳定性好

  3、二线制

  4、固体元件,接插式印刷线路板

  5、小型、重量轻、坚固抗振

  6、量程、零点外部连续可调

  7、正迁移可达500%,负迁移可达600%

  8、阻尼可调

  9、单向过载保护特性好

  10、无机械可动部件,维修工作量少

  11、全系列统一结构,零部件互换性强

  12、接触介质的膜片材料可选择(316L、钽、哈氏合金C、蒙乃尔合金等耐腐蚀材料)

  13、防爆结构,全天候使用

电容式变送器的结构原理

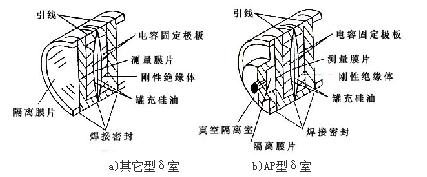

  被测介质的两种压力进入高、低两压力室,作用在δ元件(即敏感元件)的两侧隔离膜片上,通过隔离膜片和δ元件内的填充液传送到预张紧的测量膜片两侧 。测量膜片与两侧绝缘体上的电极各组成一个电容器,在无压力进入或两侧 压力相等时,测量膜片处于中间位置,两侧两电容器的电容量相等。当两侧压力不一致时,致使测量膜片产生位移,其位移和压力差成正比,故两侧电容量不等。通过检测,放大转换成4~20mADC标准信号.压力变送器和绝对压力变送器的结构原理与差压变送器相同,所不同的是低压室压力为大气压或真空。δ元件的结构见图1。

结构原理图

  图1 结构原理图

电容式变送器的功能参数

  使用对象:液体、气体;和蒸汽.

  供电电压:12~36V DC,标准值24VDC;

  输出信号:4~20mADC;(特殊可为四线制 220V AC供电 0-10mA DC输出)

  环境温度:-25~70℃(一般变送器),-15~70℃(带现场指示器)

  储藏温度:-40~100℃;

  防护等级:dⅡBT4 iaⅡCT5;

  法兰标准:JB/T82.2-94(执行其它标准请注明);

  电源影响:小于输出范围的±0.005%/V;

  振动影响:在任何方向上振动频率200Hz时,所引起的误差为最大范围的0.05%/g(微差压为0.25%/g);

  安装位置影响:当工作膜片未垂直安装时,可能产生不大于0.24Pa的零位误差,此误差可通过调整零位来消除,对量程无影响

  精度:0.2% 0.5% 智能型;0.075%

  稳定性:六个月内不超过变送器的精度;

  导压连接件:在压力容室上的连接螺孔为1/2-14NPT.与普通1151相同;

  电缆连接孔的螺孔为M20×1.5;

  指示器:现场输出指示器有电流表,线性指示0~100%;3-1/2位LCD液晶显示 量程和零位:外部连续可调;

  正负迁移:差压变送器:最大正迁移量为500%,最大负迁移量为600%

  绝对压力:最大正迁移量为500%,只可正迁移;

  过载压力:不超过规定压力的1.15倍,变送器不会损坏;

  容积变化量:小于0.16cm3

  阻尼时间:充硅油时,0.2~1.67秒内连续可调.

电容式变送器的技术数据

  (不带迁移,在标准工作条件下,充硅油,316不锈钢隔离膜片)

  ◆精确度:±0.25%,±0.5%(智能犁:±0.1%)

  ◆死 区:无(≤0.1%)

  ◆稳定性:六个月内不超过最大量程的基本误差绝对值

  ◆振动影响:在任意轴向上,振动频率为200HZ时,误差为测量范围上限的±0.0 5%/g

  ◆电源影响:小干输出量程的O.005%/V

  ◆负载影响:电源如果稳定,则负载没有影响
