智能三相相位伏安表

编辑
智能三相相位伏安表采用高精度ADC及DSP技术进行测量,利用基于Windows Mobile 5.0操作系统的嵌入式掌上电脑进行操作和数据处理,完全图形化界面,真彩色显示,触摸屏操作,汉字手写输入,人机界面友好,软件升级方便,是划时代的智能化现场测量仪器。

智能三相相位伏安表特点

  三路电压输入通道相互绝缘隔离,三路电流采用钳形电流互感器输入,安全可靠。可在不断开被测电路的情况下同时测量1-3路交流电压、1-3路交流电流的幅值及其各量间的相位,测量单/三相功率和功率因数,测量频率,并同屏以向量图或表格显示。

  1、测量三相电压、电流、相位、功率因数、有功功率、无功功率、频率等电参数;

  2、显示方式有向量图、表格、分通道等多种,测量数据一目了然;

  3、彩色向量图细腻清晰,图中可以在每个向量上同时显示幅值和角度等多种信息。

  4、六输入量全部隔离,支持任意接线方式,三路电压不共地,每路都可以进行任意两点的电压测量,可以进行互感器初次级之间电压相位测量,进而判断互感器极性,测相时可以以任意输入为基准,测量任意信号间相位;

  5、支持PT、CT变比设置,可以根据设置计算显示一次侧值;

  6、电压、电流真有效值原理测量,不受波形失真影响,自动量程,设置合理;

  7、支持用户软件校准;

  8、测量结果可以加入备注,测量数据无限存储;

  9、超低功耗,大容量锂电池可以连续工作20小时以上,待机时间更长;

  10、支持数据上传计算机,利用计算机对掌上电脑数据直接进行浏览、导出、编辑、打印(A4幅面)、备份、恢复等,并可导出为标准网页格式文件和生成实验报告;

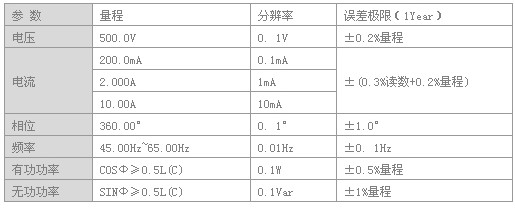

智能三相相位伏安表参数

智能三相相位伏安表参数

智能三相相位伏安表用途

  智能三相相位伏安表是电力系统电能计量和继电保护专业,进行二次回路现场检测的新一代仪表。也广泛适用于电气设备制造、石油化工、钢铁冶金、铁路电气化、科研教学等部门,

  具有以下用途:

  1、检测继电保护各组CT之间相位关系;

  2、检查电度表接线正确与否;

  3、判断电度表运行快慢,合理收缴电费;

  4、感性和容性电路的判别;

  5、检查变压器接线组别;

  6、电气设备生产中对电流电压相位的测量;

  7、作为漏电流表使用等。
