开关稳压电源箱是电动单元组合仪表辅助单元之一,采用先进的能量分配转换技术,集中向各单元仪表供电的新型24V直流稳压电源。

开关稳压电源箱概述

  开关稳压电源箱是电动单元组合仪表辅助单元之一,集中向各单元仪表供电的新型 24V 直流稳压电源,采用先进的能量分配转换技术。具体如下:

  输入交流范围宽,效率高,重量轻,数字显示,输出稳定,运行安全可靠,没有老式线性电源令人烦恼的工频燥声。具有输出过压,欠压,过流,短路全保证功能。一旦出现故障便自动停止电压输出并报警,及自动接上备用电源,确保整个系统的正常供电。采用国际流行的无需维护,强力锁定,操作方便,电气安全性能高的欧式接线座,并备有多组 DC24V 输出。具有对外接电源的保证功能,当电源箱出故障时,能自动切断外接电源,无电压输出保证仪表系统。并有报( ALARM OUT )外接触点,以供声光报警作用。

开关稳压电源箱参数

  交流输入电压: AC90 ~ 270V 47HZ ~ 60HZ ( 1A ) (无数显)

  AC120 ~ 270V 47HZ ~ 60HZ ( 3A ) (数显)

  AC130 ~ 270V 47HZ ~ 60HZ ( 5A ) (数显)

  AC170 ~ 265V 47HZ ~ 60HZ ( 10A ) (数显)

  直流输出电压: DC24V ± 0.5V

  直流输出电流: 1A , 3A , 5A , 10A

  输 出 纹 波: 10 ~ 100mVP-P

  效 率: ≧ 85%

  负载调整率: 10% ~ 100% ,≦ 0.5% ~ 1.5%

  抗电强度 :

  输入端 / 输出端 1500V/1 分钟

  输入端 / 机壳 1500V/1 分种

  输出端 / 机壳 1500V/1 分种

  漏电流 ≦ 10 mA

  绝缘电阻 ≧ 30M Ω

  MTBF: ≧ 50000 小时 ( 平均无故障工作时间 )

  工作环境温度 : -10 ℃~ + 50 ℃

开关稳压电源箱原理

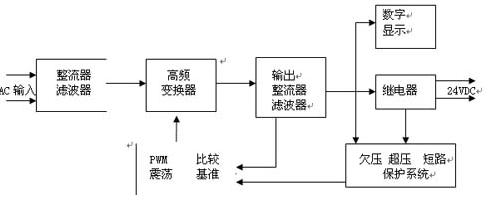

  开关稳压电源箱由五个基本模块组成, AC 输入线路由一个模块进行整流和滤波,并在高频变换器将其降压输出,由另一个模块进一步整流和滤波输出。输出电压的精度由控制电路完成,它将输出返回给变换器形成闭合回路,当负载变动或输入电压波动使输出电压产生变化时,控制回路灵敏检测输出电压的微小变化,自动向变换器发出相应脉冲反馈调整信号,使输出电压保持在原状态,从而稳定电压输出。

  由于某种原因,当输出电压超过 26V 或低于 22V 时,保护系统立刻起动继电器,接通备用电源并发出报警灯光提示。 当负载(工作仪表)发生故障而形成短路时,保护系统自动关闭输出,避免发生重大事故。

开关稳压电源箱原理


开关稳压电源箱的使用

  1、输入

  电压:输入电压规格须与开关稳压电源箱标注的范围相符.

  功率因数:一般开关电源的功率因数为0 . 6, 带有 AF有源滤波器的开关稳压电源可达0 . 99, 因此在配线时应加以注意。

  接地:因开关电源带有EMI滤波器,故电源外壳接地端须用粗短导线与大地相连。

  多台使用时尤为重要,以确保使用安全。

  2、输出

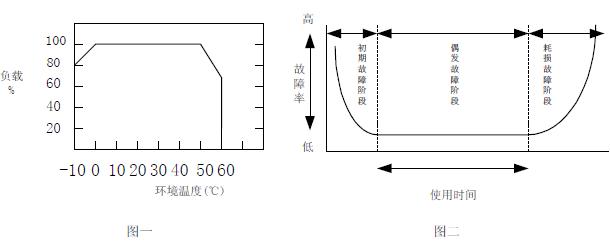

  输出功率:应确保在额定范围内,同时还应注意环境温度与输出减额关系。见图一

  3、寿命

  开关电源的寿命分三个阶段。见图二

  初期故障阶段:为防止初期故障,在装机前已筛选出不良器件。出厂前经过满负载72小时老化检验,因此,产品交给客户时大都已进入偶发故障阶段。

  偶发故障阶段:每一台故障的稳定度与其平均无故障使用时间(MTBF)有关,基本上故障率都极低。但偶发故障阶段的故障率与使用者的安装和工作条件(环境温度,减额,通风,振动)有关。

  耗损故障阶段:偶发故障期后,电源即进入耗损故障阶段。

  环境温度与寿命:由于开关电源工作在高频,大功率条件下,其中有许多器件的寿命与温度密切相关,如电解电容器,风机等。其中电解电容的寿命与环境温度的关系是:环境温度增加 10 ℃ ,寿命减半,相反环境温度降低 10 ℃ ,则寿命加倍。

开关稳压电源箱的使用
