法兰式液位变送器

法兰式液位变送器概述

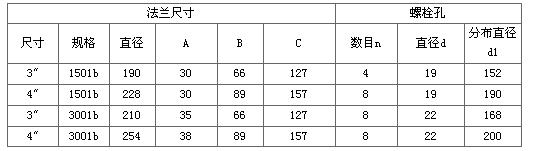

　　法兰式液位变送器的安装法兰标准按ANSI，法兰有3"和4"规格，法兰等级为150LB2.5MPa及300LB5.0MPa，法兰安装尺寸见下图。如用户采用GB9116-88标准，则DN=80、100、PN=2MPa请注明。

　　因隔离膜片很薄，是耐腐蚀的薄弱环节，故接液膜片材料有316L、哈氏C-276、蒙耐尔、钽等，可适用于不同情况的防腐要求，可根据被测介质浓度、湿度、压力等参数适合附录中给出耐腐蚀参考表进行合理选择。如腐蚀性强的场合可选择防腐结构变送器。

法兰式液位变送器原理

　　法兰式液位变送器被测介质的两种压力通入高、低两压力室，作用在δ元件(即敏感元件)的两侧隔离膜片上，通过隔离片和元件内的填充液传送到测量膜片两侧。当两侧压力不一致时，致使测量膜片产生位移，其位移量和压力差成正比，故两侧电容量就不等，通过振荡和解调环节，转换成与压力成正比的信号。压力变送器和绝对压力变送器的工作原理和差压变送器相同，所不同的是低压室压力是大气压或真空。

　　A/D转换器将解调器的电流转换成数字信号，其值被微处理器用来判定输入压力值。微处理器控制变送器的工作。另外，它进行传感器线性化。重置测量范围。工程单位换算、阻尼、开方，传感器微调等运算，以及诊断和数字通信。

法兰式液位变送器参数

法兰式液位变送器特点

　　● 精度高

　　● 量程、零点外部连续可调

　　● 稳定性能好

　　● 正迁移可达500%、负迁移可达600%

　　● 二线制

　　● 阻尼可调、耐过压

　　● 固体传感器设计

　　● 无机械可动部件、维修量少

　　● 重量轻（2.4kg）

　　● 全系列统一结构、互换性强

　　● 小型化（166mm总高）

　　● 接触介质的膜片材料可选

　　● 单边抗过压强

　　● 低压浇铸铝合金壳体
