水电站微机监控系统

编辑
水电站微机监控系统是基于WINDOWS NT/2K操作系统的综合自动化集成化开放式应用平台,适用于各种容量、不同要求的水电站。

水电站微机监控系统概述

  该系统不仅具备基本的监控和数据采集(SCADA)功能,还可以实现机组顺控、自动准同期、调速、励磁、功率调节控制等功能,并可与各种微机保护装置,变电站微机监控装置,县、地级调度中心系统、管理信息系统(MIS)等系统互联,实现电站“无人值班”(少人值守)的可靠、安全、经济运行。

水电站微机监控系统主要特点

  ◇ 全开放式结构,所有单元都联在网络上,层次简化,可靠性高,扩展性强。 可根据电厂容量大小,在系统中的重要性,进行标准化组合,满足不同要求。

  ◇ 现地单元采用PLC,功能强大,抗干扰能力强,使系统可靠性提高,并且维护方便。

  ◇ 主站采用多任务操作系统,界面友好,功能丰富,中文显示,使用方便。

  ◇ 系统功能齐全,包括现地控制单元,当地微机监控和微机远动等功能。

  ◇ 监控主站、现地控制单元等都作为现场总线的一个节点,系统的扩展和配套能力强。

  ◇ 标准化的组态界面,人机接口能力强,易于掌握,方便设计、调试和现场运行。

  ◇ 使用高可靠的交直流供电系统,重要部分双冗余配置,确保完善的系统质量。

  ◇ 采用多种数据处理技术,使得所采集数据精度高并且可靠,保证系统的可靠性和稳定性。

水电站微机监控系统主要功能

  ◇ 数据采集和处理:实时采集现场各种模拟量、状态量、脉冲量及温度量等。

  ◇ 运行监视和报警:包括各种参数、主接线、曲线、棒图、事件记录、报警等。

  ◇ 生产过程的控制操作:机组顺序启停;断路器、开关的分合;各种辅设的操作等。

  ◇ 自动发电控制(AGC),自动电压控制(AVC)。

  ◇ 机组频率和有功、电压和无功调节。

  ◇ 制表打印和记录;多媒体功能;与上级调度的通信;参数修改及自诊断等。 在线修改界面、参数的组态功能。

水电站微机监控系统成功案例

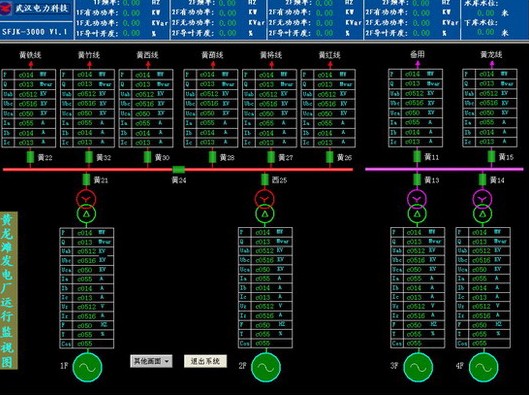

  湖北黄龙滩水电厂(4×150MW)运行监视系统

  湖北黄龙滩水电厂(4×150MW)运行监视系统
