交流电压变送器的技术参数
1. 输入额定值
2. 测量范围
3. 输出额定电流/电压值 通常有 DC4-20mA,DC0-20mA,DC0-5V,DC0-10V,RS485 等
4. 辅助电源 通常有 DC12V,DC15V,DC24V,DC48V,DC220V,AC220V
5. 安装方式 通常 PCB 安装,盘式安装,铜排安装,导轨安装等
6. 精度 一般有 0.2%, 0.5%, 1% 7. 响应时间 一般在 mS 级
8. 输入频率范围 通常在 0-20KHZ 级以内
9. 输入输出耐压值 通常表示输入侧与输出侧的隔离水平
10. 使用温度范围

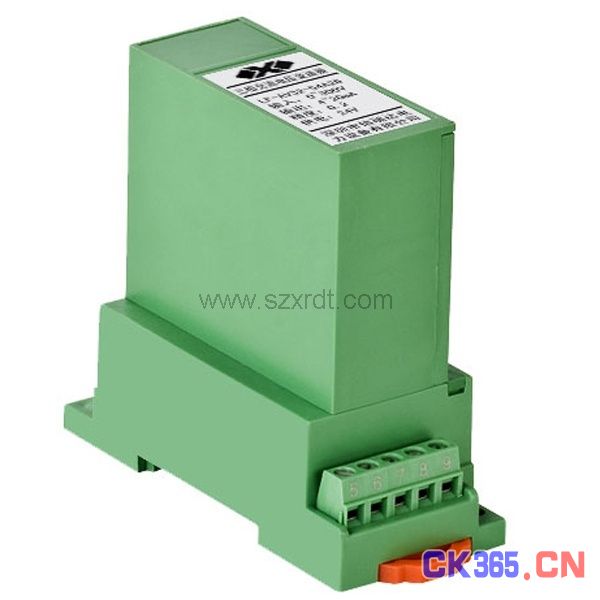

交流电压变送器的特点
1. 将被测三相交流电压隔离转换成按线性比例输出的三路标准直流电压或直流电流；
2. 优良的抗干扰能力和高精度性（0.5%）；
3.电压端子接入、标准导轨（35mm）安装；
4. 广泛应用于各类工业电压在线隔离检测系统；
5. 外型尺寸（mm)：83(L)×36(W)×76(H)；
交流电压变送器原理
交流电压变送器是由电压互感器、精密整流滤波、及VI转换电路所组成。电压互感器把0V～100V的交流电压变为所需要的交流电压信号。精密整流电路把交流电压信号放大并整流为相对稳定直流电电压。之后，VI转换器又将稳定的直流电压信号转变为恒定成比例的电流输出。最终目的是将有效值为0V～100V交流电转换为4mA～20mA直流电流输出（≤200Ω负载）。

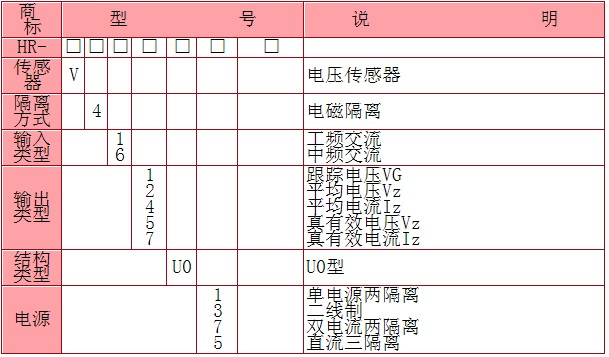

交流电压变送器型谱表
交流电压变送器的型号说明
A﹍输入方式： C﹍供电方式：
1：三相三线制输入 2：12V±10%
2：三相四线制输入 3：15V±10%
B﹍输出形式： 4：24V±15%
3：0~5V D﹍电压输入范围
4：0~20 mA
5：4~20 mA
6：1~5V
8：0~10V
T：特殊输出
选型示例1：LF-AV32-54A26-0.5/0~300V
说明：该产品表示0~300V输入量程、4~20 mA输出、24V供电、A26外型的三相四线制交流电压变送器
