数字位移传感器主要用于测量物体的平动位移或转动位移、平动速度或转动速度,输出数字信号,优良的远距离传输功能,功耗极低(小于7μA),有效满足工程测量应用的要求。广泛应用于多种智能仪表,如热量表、冷水表、燃气表、流量计、电动机、测速仪、编码器等需要测量转动或平动各类机械设备或者电子计数的各类自动化生产线。

数字位移传感器概述

  数字位移传感器又称为线性传感器,把位移转换为电量的传感器。位移传感器是一种属于金属感应的线性器件,传感器的作用是把各种被测物理量转换为电量它分为电感式位移传感器,电容式位移传感器,光电式位移传感器,超声波式位移传感器,霍尔式位移传感器。

  在这种转换过程中有许多物理量(例如压力、流量、加速度等)常常需要先变换为位移,然后再将位移变换成电量。因此位移传感器是一类重要的基本传感器。在生产过程中,位移的测量一般分为测量实物尺寸和机械位移两种。机械位移包括线位移和角位移。按被测变量变换的形式不同,位移传感器可分为模拟式和数字式两种。模拟式又可分为物性型(如自发电式)和结构型两种。常用位移传感器以模拟式结构型居多,包括电位器式位移传感器、 电感式位移传感器(见电感式传感器)、自整角机、电容式位移传感器(见电容式传感器)、电涡流式位移传感器(见电涡流式传感器)、霍尔式位移传感器等。数字式位移传感器的一个重要优点是便于将信号直接送入计算机系统(见数字式传感器)。这种传感器发展迅速,应用日益广泛(见感应同步器、码盘、光栅式传感器、磁栅式传感器)。

数字位移传感器原理

  数字位移传感器又称为线性传感器,把位移转换为电量的传感器。位移传感器是一种属于金属感应的线性器件,传感器的作用是把各种被测物理量转换为电量它分为电感式位移传感器,电容式位移传感器,光电式位移传感器,超声波式位移传感器,霍尔式位移传感器。

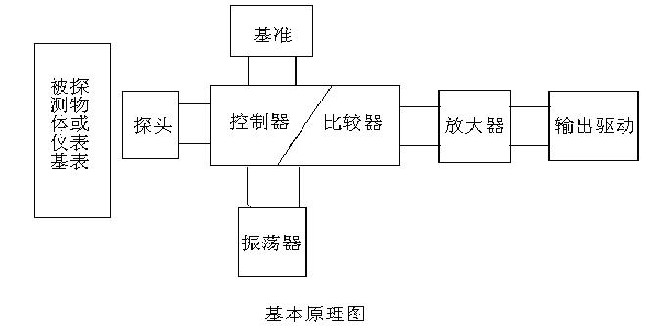

原理图

数字位移传感器参数

  (1)平均工作电流:5~7μA(DC 3.6V供电时),静态工作电流:5~6μA

  (2)采样方式: 无磁性采样。对被测物的移动不产生任何阻力

  (3)探测物质: 铜、铁、铝、不锈钢等

  (4)探测距离:5mm

  (5)上电复位时间:5s (6)输出信号:稳幅方波,输出阻抗:600KΩ、信号输出频率(0~300)Hz,信号幅度:波峰(高电平)为工作电压的80[%] ,波谷(低电平) 0.1V,传输距离不小于30m。

  ⑺工作温度范围:–25~125℃

  (8)工作电压:DC 2.0~12V 推荐DC 2.0~5V

  (9)计量精度高及抗干扰能力强。

数字位移传感器故障解决

  在线更换数字位移传感器的方法简述如下:

  (1)机组退出协调运行方式。因为在协调方式下,CCS将DEH的4个高压调门作为一个执行机构对待,人为改变某一个高压调门的开度会使系统误认为调门动作,进而使其它调门跟着动作。造成负荷波动。

  (2)DEH投入功率回路,手动打开该调门的泄荷阀(该调门的位移传感器故障),该调门的油动机失去油压而自动关闭,调门不会随伺服阀指令的变化而动作。

  (3)将新传感器接在VCC卡的端子板上,应该注意的是,在接线时按照3-2-1的顺序接,拆线时按照1-2-3的顺序拆,否则会产生虚假阀位(开度显示为最大),若未退出协调方式,会对调节系统产生很大的扰动。

  (4)人为移动传感器的铁芯,模拟调门的全行程开关(如高压调门行程为4Omm),参照伺服系统调试图调整VCC卡的零位和满度为0~4V。

  (5)调整完毕后,将传感器安装在调门上,人为给调门发关闭指令0[%],再手动关闭调门的泄荷阀,保证调门不会突开;人为给调门发开度指令,每次增加3[%],使调门逐渐开启,指令加到50[%]时,调整VCC卡的偏置,使A-P的差值符合要求即可。
