张力控制器

编辑
张力控制器是用在工控系统中来控制带状和线状类的产品的张力,使其达到生产要求的一种控制仪表。张力控制器有手动和自动两种模式,对物料卷绕时的张力进行控制,保持张力的恒定。

张力控制器的特点

  张力控制器控制普通三相异步电机能输出各类所需机械特性.可输出理想的卷绕特性.

  张力控制精度高,调节简单.

  高效节能,静止保持力矩输出时电机不发热,能耗较力矩电机节省 50[[%]] 以上。

  结构简单可靠,只有电机,控制器两个部件,长寿命,免维护.

  批量使用可降低环境温度 4~8℃,提高电网功率因数,减少变压器增容投资.

  用于拉拔钢丝行业,可有效减少钢丝在放丝时的夹丝现象,减少淬火时产生的废丝

  采用点阵型LCD,中文显示

张力控制器的工作方式

  张力控制器主要应用于执行机构为磁粉离合器或磁粉制动器的张力系统中,适用于手动控制、半自动控制(卷径张力控制)及全自动张力控制系统。

  手动张力控制器是根据收料或放料卷径的变化,人工调整离合器或制动器的励磁电流,从而获得一定的张力。

  半自动张力控制器又称卷径式张力控制器,控制器能自动检测出收料或放料的卷径,并根据设定的目标张力及测量卷径,自动调整离合器或制动器的励磁电流来控制卷料的张力。

  全自动张力控制器能测量卷料的实际张力,并根据设定的目标张力及实测张力经PID运算后自动调整离合器或制动器的励磁电流来控制卷料的张力。全自动张力控制器具有极高的张力控制精度,适用于对张力控制精度要求较高的场合使用。

张力控制器的主要参数

  1.张力控制范围:0~满量程

  2.张力传感器:灵敏度2mv/v DC10V

  3.控制精度: 2[%]

  4.输出电流: 0.04~3A(RL=12 欧)

  5. 同步输出: 0-20mA (或定制4-20mA)

  6.电源电压: 220v±10[%]

张力控制器的安装

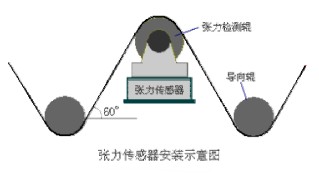

  在需要检测物料张力的部位选择一根导辊或轴,将导辊两端的轴承座安装固定在张力传感器的上支承板上,然后,将张力传感器的底座(下支承板)固定在机器上。如下图:

张力控制器的安装

  安装张力传感器的导辊或轴与物料间形成的两个夹角最好为60 度左右,如果角度太小,张力传感器检测到的信号就小,灵敏度将降低,影响张力控制效果。

  当采用其他方式安装张力检测辊时,应使物料对检测辊的作用力方向与检测辊自身的重力方向一致,以便于进行“零点”标定。

张力控制器的常见故障及排除

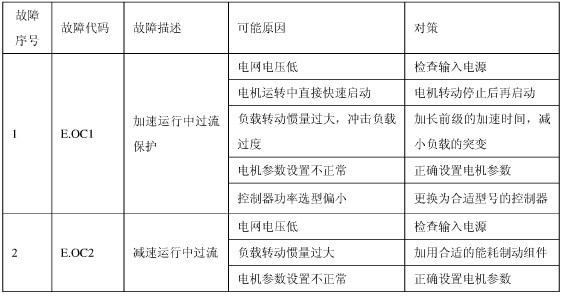

张力控制器的常见故障1

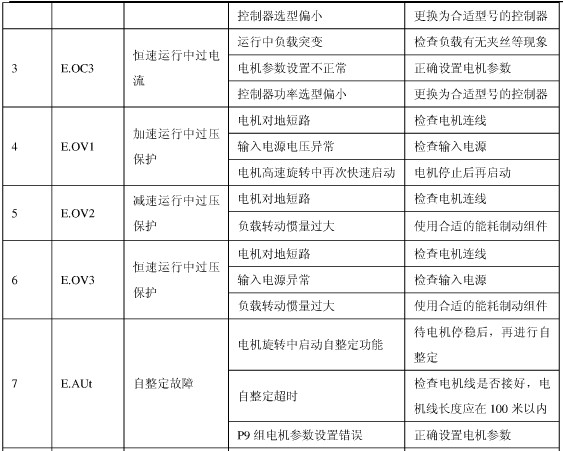

张力控制器的常见故障2
