影像测量仪

编辑
测量投影仪又称为光学投影检量仪或光学投影比较仪,为利用光学投射的原理,将被测工件之轮廓或表机投影至观察幕上,作测量或比对的一种测量仪器。

影像测量仪特点

  仪器具体多种数剧处理、显示、输入、、输出功能,特别是工件摆正功能非常实用;仪器备有RS-232接口,与电脑连接后,采用专门测量软件M2D可对测绘图形进行处理及输出。用户可根据各自的需要选配打印机和不同的测量与瞄准系统。

影像测量仪技术规格

  1.工作台

  金属尺寸:500×330mm

  玻璃台尺寸:350×280mm

  运动行程:300×200mm

  2.仪器重量:140kg

  3.外型尺寸(长*宽*高):760x600x900mm

  4.Z轴升降行程:150mm; 工作距离:108mm

  X、Y、Z数显解析度:0.5?m; X、Y坐标示值误差:≤(3+L/75)μm(L为被测长度单位:mm)

  5.影像系统

  摄象机: 彩色1/3“CCD摄象机

  视频总倍率: 33X~195X

  物方视场: 8.1~1.3mm

  双焦物镜倍率:0.7~4.5X

  表面光源与透射光源均用LED,亮度可调

  6.电源:180V(AC)~260V(AC)50Hz, 功率: 50W

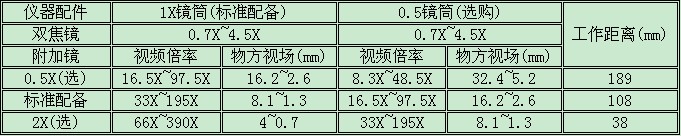

  7.仪器标准配备及选购件(0.5X附加镜,2X附加镜,特殊配备0.5X镜筒)

影像测量仪技术规格

影像测量仪用途

  该仪器适用于以二坐标测量为目的的一切应用领域,在机械、电子、仪表、塑胶等行业被广泛使用。
