射频信号源是集多参数为一体的综合型测量仪器,可以提供频率、功率准确度非常高的射频信号,又兼具输出精密衰减器和内部调制等众多功能。是无线电校准实验室非常理想的射频参考信号源。

射频信号源的原理

  现代频率合成技术常应用间接合成法,通过锁相环路将主振源的频率与参考频率源的频率联系起来,所需硬件设备少,可靠性高,频率范围宽。

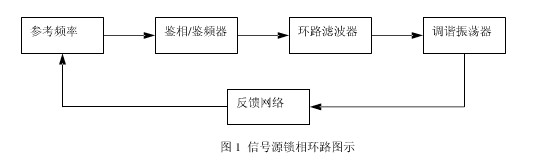

  其核心是锁相环路,基本原理框见图:

射频信号源基本原理

  调谐振荡器信号进过反馈网络之后的信号与参考频率源的信号在鉴频/鉴相器输出一个影响电压,经过环路滤波器作为调谐电压,修正调谐振荡器的频率,到达稳定状态时,两个频率差为零,成为相位锁定。

  环路滤波器是具有一定增益的低通滤波器,可以滤掉鉴相频率及其谐波,以得到调谐振荡器输出频率的最佳相位噪声。

射频信号源的用途

  高频信号源常用于校准频谱分析仪、调制度分析仪、功率计、频率计、射频毫伏表、高频数字示波器等众多射频无线电测量仪器。

射频信号源的技术参数

  频率

  范围: 9 kHz ~ 3.0 GHz

  分辨率: 0.1 Hz

  切换速度: <10 ms 在0.1 ppm最终频率上

  内部参考振荡器

  稳定度: < ±1 ppm/年老化

  < ±1 ppm 温度从0到45 °C

  时基

  参考输出

  频率: 10 MHz

  幅度: >0.35 Vrms, 50

  连接端口: BNC阴头

  外参考输入

  频率: 2 MHz, 5 MHz, 10 MHz

  幅度: 0.5到2 Vrms

  端口和输入阻抗: 50 ; BNC阴头

  输出

  功率: -127至+13 dBm 可设置到+20 dBm

  分辨率: 0.1 dB

  精度: < ±1 dB 载频>100 kHz,-120 dBm ≤功率≤+13 dBm,

  温度为20 °C到30 °C

  切换速度: <10 ms 小于0.3 dB的偏移

  驻波比(典型值): <1.6; 载波在1.5 MHz ~ 2.5 GHz之间;

  <1.8 载波在2.5 GHz ~ 3 GHz之间

  连接端口和阻抗: N-型50 标称值

  反向功率保护

  直流电压: ±30 V

  射频功率: +36 dBm 1分钟; 反向功率保护的告警功率为+25 dBm
