新日本无线推出最超低功耗CMOS运放NJU77000系列产品

   来源:互联网    浏览:256

新日本无线株式会社现已开发了具有超低功耗的单电路CMOS运放系列NJU77000/001*1及NJU77000A/001A*2 共4款产品,并已经开始提供样片了。该运放的消耗电流只有 0.29uA typ. (VDD=+5V),还具有低工作电压、高精度和轨至轨输出输出等特点。

NJU77000/001、NJU77000A/001A 系列运放产品除了有超低功耗之外,还有低工作电压(+1.5V min.)、高精度(失调电压:0.35mV typ. /温漂:0.65uV/℃ typ.)、低偏置电流(1pA typ.)、轨至轨输入输出等特点最适合于传感器电路。并且,耐RF噪声特性、抗电容性负载振荡特性、以及2种引脚配置封装等特征使之应用更加便利。这些优点最适合于延长家用医疗保健器材、气体检测器等传感器应用产品的使用寿命。

*1 NJU77000和77001的区别是引脚配置不同。

*2 NJU77000A/NJU77001A能够在全温度范围(Ta = -40 ~ +105℃)内保证都有超低消耗电流特性。

【产品特点】

1.具有行业界里最超低功耗,及低工作电压、高精度、轨至轨输入输出等其他特性

( Ta = 25℃、VDD=+5V,全款产品的共同特性 )

・超低消耗电流 : 0.29uA typ. 行业界里*3 最超低消耗电流   *3(2012年11月本公司调查结果)

・低工作电压 : +1.5V min.

・低失调电压 : 0.35mV typ. 1.0mV max. (NJU77000A/77001A)

0.35mV typ. 1.8mV max. (NJU77000/77001)

・低温漂 : 0.65uV/℃ typ. Ta = -40 ~ +105℃

・轨至轨输入输出特性

: 输出电压 0.1 ~ 4.9V RL=100k欧

共模输入电压 0 ~ 5V

2. 5℃)保证超低消耗电流

(Ta = -40 ~ +105℃、VDD=+5V,仅限定 NJU77000A/77001A)

消耗电流 : 0.39uA max.

失调电压 : 1.2mV max.

轨至轨输入输出特性 : 输出电压 0.1 ~ 4.9V RL=100k欧

共模输入电压 0 ~ 5V






3.提高了抗电容性负载振荡的特性,使用更加便利 (全款产品)

有驱动470pF负载的能力,对于电容性负载所引起的振荡有很强的抗性。

4.2种小型封装和2种引脚配置,利于设计的便利性 (全款产品)

配备了2种小型封装(SC-88A / SOT-23-5)和2种引脚配置,对电路板的设计有很大的便利性。

封装

SC-88A 5针 ( 2.0mm X 2.1mm X 0.95mm / F 封装 )

SOT-23-5 5针 ( 2.9mm X 2.8mm X 1.1mm / F3 封装 )

引脚配置

Type1 : Pin1引脚是输出端子(多用于日本以外产品)SOT-23-5

Type2 : Pin4引脚是输出端子(多用于日本产品)  SC-88A / SOT-23-5




【应用】

家用医疗保健器材(血压计、便携式心电检测仪、血糖计等)、气体检测器

传感器电路(O2传感器、煤气传感器、电流传感器)应用产品

电源监测电路、光电二极管IV转换运放

【生产计划/样片价格】

・样片供应 已从2012年11月开始

・生产计划 预计从2012年12月开始 月产50个

・样片价格 NJU77000 / NJU77001  60日元/1个

NJU77000A/ NJU77001A 80日元/1个

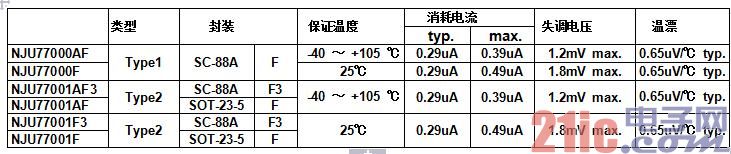

【产品系列】
