泰克显著提升全球首款混合域示波器的频谱分析仪性能

2013-11-21 14:07 新产品

导读泰克公司推出MDO4000B系列混合域示波器,提供显著增强的频谱分析仪性能,与业内最宽带宽的泰克SignalVu-PC矢量信号分析软件连接使用,可支持WLAN 802.11 a/b/g/j/n/p/ac深度测试。

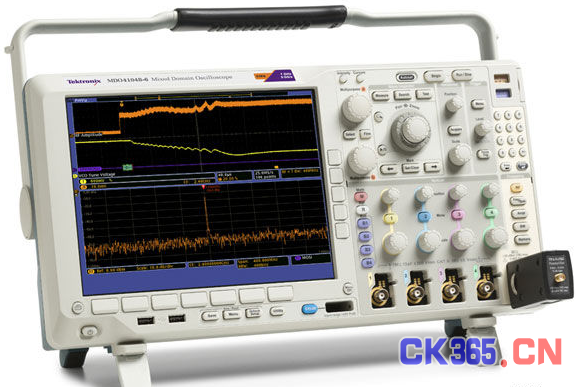

泰克公司推出MDO4000B系列混合域示波器,提供显著增强的频谱分析仪性能,与业内最宽带宽的泰克SignalVu-PC矢量信号分析软件连接使用,可支持WLAN 802.11 a/b/g/j/n/p/ac深度测试。

2011年8月推出的泰克混合域示波器接连赢得了超过12项行业创新奖,现在仍然是市场上唯一带有集成频谱分析仪的示波器,能够捕获时间相关模拟、数字及 RF信号,提供关于用户设备的完整系统性视野。MDO4000的广受欢迎在很大程度上是源于日益增长的无线接口包括Wi-Fi、Zigbee和RFID集成到我们日常使用的物品上,这意味着有更多工程师会面临着调试集成RF功能的器件的挑战。使用MDO4000的工程师普遍表示能够显著提高调试效率,同时示波器的多用途性和技术功能也有助于他们应对广泛的测试挑战。




“在设计中包含WLAN带来了全新水平的复杂性,如果没有合适的工具,进行系统级调试将极具挑战性”,无线测试解决方案与服务提供商octoScope总裁兼首席技术官Fanny Mlinarsky表示,“连接SignalVu-PC软件的MDO4000B以合适的价位提供了相宜的功能,使得嵌入式和WLAN模块设计人员能够在无需进行大量学习的情况下快速调试系统。”

混合域示波器的核心是广受欢迎的泰克混合信号示波器 (MSO) 的功能与强大频谱分析仪的集合体。通过推出MDO4000B,泰克使MDO的频谱分析仪的性能与原来的MDO4000示波器相比有很大提升。这些性能提升包括:

• 无杂散动态范围(SFDR)的保证值和典型值从原来的55/60dBc改善至60/65dBc,让用户在进行杂散信号搜索时更有信心。

• 相噪性能改善了多达20dB,支持近载波 (close-in) 杂散测量和相位噪声评价。

• 矢量校准的I&Q数据支持高精度调制和矢量测量。

• 最大RF采集时间加倍——从79 ms增加至158 ms,支持与系统其余部分的更长时间关联,以及多个调制数据组的捕获和分析。

• 更低的频率限制——低端从50 kHz降低至9 kHz,支持在国际标准规定的频率范围内进行EMI诊断。

“新MDO4000B系列的发布证明,我们会将创新技术源源不断地带入混合域示波器市场,来满足客户对于使用熟悉和易于使用的单一工具来验证和调试复杂的元件及系统级问题的需求”,泰克公司主流示波器事业部总经理Dave Farrell表示,“由于其更高性能的频谱分析仪,该混合域示波器现在能够在商业无线标准(如802.11)的高级调制分析以及许多其他RF应用中用作采集引擎。”

MDO4000B与SignalVu-PC矢量信号分析(VSA)软件结合使用时可提供业内最宽带宽(≥1 GHz)的矢量信号分析仪,使这一组合非常适用于RF测试和测量任务,如通用调制分析、脉冲分析、频率和相位稳定分析、雷达以及频谱管理。
