凌力尔特推出 DC/DC 转换器 LTC3124

   日期:2014-07-17
核心提示:凌力尔特公司 (Linear Technology Corporation) 推出双相、3MHz、电流模式、同步升压型 DC/DC 转换器 LTC3124,该器件提供输出断接和浪涌电流限制功能。双相运行显著地降低了电感器和电容器峰值纹波电流,从而最大限度地减小了组件尺寸,同时与同等单相器件相比,LTC3124 可提供更低的输出纹波。其每相能提供 2.5A 电流的内部开关合起来提供 5A 开关电流。

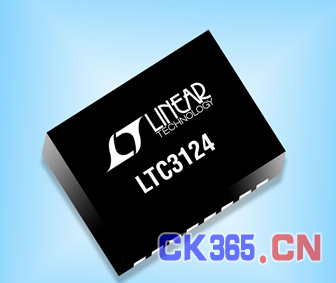

凌力尔特公司 (Linear Technology Corporation) 推出双相、3MHz、电流模式、同步升压型 DC/DC 转换器 LTC3124,该器件提供输出断接和浪涌电流限制功能。双相运行显著地降低了电感器和电容器峰值纹波电流,从而最大限度地减小了组件尺寸,同时与同等单相器件相比,LTC3124 可提供更低的输出纹波。其每相能提供 2.5A 电流的内部开关合起来提供 5A 开关电流。这些 18V 开关可从启动时的 1.8V (运行时为 0.5V) 至 5.5V 输入电压范围提供高达 15V 的输出电压,因此非常适合基于超级电容器的备份电源系统和锂离子 / 聚合物或多节镍氢金属电池应用。LTC3124 从 5V 输入能在 12V 输出提供高达 1.5A 连续输出电流。同步整流实现高达 95% 的效率,而突发模式 (Burst Mode®) 工作可将静态电流降至仅为 25µA,从而延长了电池运行时间。该器件的耐热性能增强型 3mm x 5mm DFN-16 (或 TSSOP-16) 封装与高达 3MHz 的恒定开关频率相结合,最大限度地减小了电感器和电容器尺寸,可提供手持式应用所需的紧凑占板面积解决方案




LTC3124 具备 RDS(ON) 仅为 130mΩ (N 沟道) 和 200mΩ (P 沟道) 的内部开关,提供高达 95% 的效率。输出断接功能允许输出在停机时完全放电。该器件在启动时还限制浪涌电流,从而最大限度减小了输入电源承受的浪涌电流。当输入电压超过输出电压时,LTC3124 还会调节输出电压,从而实现了与任何电池化学组成的兼容性。就需要尽可能以最低噪声运行的应用而言,LTC3124 可通过一个外部引脚设置在连续频率模式工作。该器件在所有电流值时均以连续模式运行,以在噪声敏感电路中最大限度地减小可能的开关噪声干扰,这会略微降低轻负载效率。其他特点包括外部同步、输出过压保护和坚固的短路保护。对于需要输出高达 15V 同时高效率、小解决方案尺寸和高可靠性是决定性因素的应用,LTC3124 提供了理想的解决方案。

LTC3124EDHC 和 LTC3124EFE 分别采用了 16 引线 3mm x 5mm DFN 封装和耐热性能增强型 TSSOP 封装,均有现货供应。千片批购价为每片 3.26 美元。工业级版本 LTC3124IDHC 和 LTC3124IFE 保证工作在 –40°C 至 125°C 工作结温范围,高温级版本 LTC3124HFE 则保证工作在 –40°C 至 150°C 工作结温范围。所有版本都有现货供应。
