Linear新款LDO提供坚固的反向保护

   浏览:248
核心提示:凌力尔特公司(Linear Technology Corporation)推出高压、低噪声、低压差电压线性稳压器 LT3062。该IC在满负载时以300mV压差电压提供高达200mA的连续输出电流。LT3062提供1.6V至 45V的宽输入电压范围以及0.6V至40V的可调输出电压。单个电容器实现可编程超低噪声工作(在 10Hz至100kHz带宽上仅为30μVRMS)和基准软启动功能,从而防止了输出电压在接通时过冲。

凌力尔特公司(Linear Technology Corporation)推出高压、低噪声、低压差电压线性稳压器 LT3062。该IC在满负载时以300mV压差电压提供高达200mA的连续输出电流。LT3062提供1.6V至 45V的宽输入电压范围以及0.6V至40V的可调输出电压。单个电容器实现可编程超低噪声工作(在 10Hz至100kHz带宽上仅为30μVRMS)和基准软启动功能,从而防止了输出电压在接通时过冲。

LT3062在整个电压、负载和温度范围内提供了高度准确的±2%输出电压容差。该器件的宽输入和输出电压范围、快速瞬态响应、40μA(工作时) 和<1μA (停机时) 的低静态电流使其非常适合在需要最佳运行时间的便携式电池供电型系统、以及汽车、工业和航空电子电源应用。

LT3062 采用小型、低成本陶瓷输出电容器工作,从而优化了稳定性和瞬态响应。该器件用仅为 3.3μF的输出电容器可稳定。这些纤巧的外部电容器无需增加其他很多稳压器中常见的串联电阻 (ESR) 就可使用。LT3062的内部保护电路包括电池反向保护、输出反向保护、电流反向保护、折返电流限制和过热限制。

LT3062 采用耐热性能增强型8引线2mm x 3mm DFN和MSOP封装,可确保紧凑的占板面积。E级和I级版本的工作结温范围为–40℃至+125℃,高可靠性H级版本的规定温度范围为–40℃ 至+150℃,而军用MP级版本则在–55℃至+150℃的范围内工作。所有器件均有现货供应。

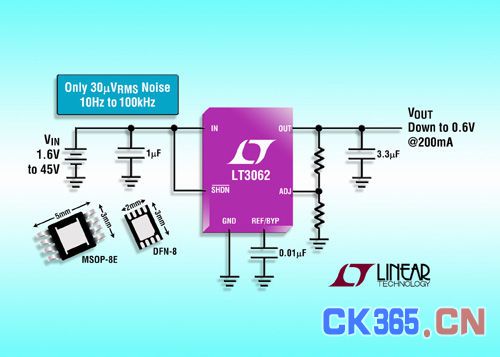

Linear新款LDO提供坚固的反向保护(电子工程专辑)

45VIN、0.6VOUT 200mA超低噪声LDO

性能概要:LT3062

●输出电流:200mA

●低压差电压:300mV

●低噪声:30μVRMS(10Hz 至 100kHz)

●低静态电流:40μA

●宽输入电压范围:1.6V至45V

●可调输出电压:0.6V至40V

●输出容差:在整个负载、电压和温度范围为±2%

●单个电容器实现基准软启动和降低输出噪声

●采用3.3μF陶瓷电容器可稳定

●低停机电流:<1μA

●电池反向、输出反向和电流反向保护

●热限制和折返电流限制

●耐热性能增强型8引线2mm x 3mm DFN和MSOP封装
