汽车气制动阀自动测试系统

2013-05-06 15:26:59

[导读] 汽车的安全性能是汽车行业和全社会普遍关心的问题,在影响行车安全的诸多因素中,制动性能的好坏起决定性的作用。汽车气制动阀自动测试系统自动测试制动产品的各项性能,并反映产品设计和制造工艺过程中性能、质量的变化情况,为进一步改善工艺和开发新产品提供科学依据。

汽车的安全性能是汽车行业和全社会普遍关心的问题,在影响行车安全的诸多因素中,制动性能的好坏起决定性的作用。汽车气制动阀自动测试系统自动测试制动产品的各项性能,并反映产品设计和制造工艺过程中性能、质量的变化情况,为进一步改善工艺和开发新产品提供科学依据。





系统功能

(1)参数输入

①输入被检工件型号、编号,

②输入系统设定值

③静特性检测设定。

④输入检测标准

(2)自动测试数据采集

根据气路原理通过对不同电磁阀的开关以及步进电机的运动情况来实现数据的采集。

(3)数据管理包括

对测试过工件的数据进行存档管理,对制动阀型号,编号测试日期时间,以及测试结构的保存,同时实现由关键词检索数据库,并且要求对查找结果可以打印出完整的测试报告。

(4)系统调试

系统调试包括步进电机控制、电磁阀通断和传感器的标定。气压传感器通过压力表来进行标定。步进电机前进、后退、停止的实现。

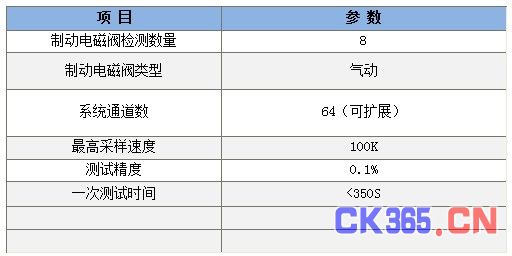

系统参数

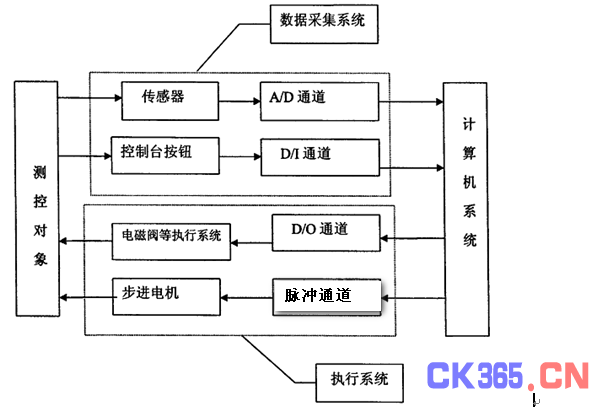

系统详解





1、 使用研华工业级计算机和高精度数据采集与控制卡,信号周期小于1ms,信号采用隔离保护,防止误操作,延长使用寿命;

2、 完成多种测试项目,气制动阀工作状态密封性检测,气制动阀非工作状态密封性检测,气制动阀静特性测试。

3、 软件采用模块化,易于管理

4、 数据库管理包括快速检索、数据打印,登陆权限设置等

5、 通道符合应用,通道可以由软件切换为不同型号的制动阀测试

应用领域:

汽车零部件测试

索取详细方案与内部产品参数 8008100345

更多关于ATE解决方案信息,请拨打研华服务专线800-810-0345,或访问www.advantech.com.cn

关于研华研华科技创立于1983年,是全球领先、值得信赖的创新型嵌入式自动化产品解决方案提供商,提供包括完整的系统集成、硬件、软件、以客户为中心的设计服务和全球物流支持等。研华同时也是Intel嵌入式与通讯联盟 (Embedded & CommuNIcations Alliance) Premier Member,通过与解决方案伙伴的密切合作,为各种工业应用提供完整的解决方案。研华拥有5400多名专职员工,在21个国家、91个主要城市之间形成了一个广泛的技术支持和营销网络,因此可以为全球的客户提供快速的上市服务。更多信息,请查询www.advantech.com.cn
