研华基于工业平板电脑的现代包装解决方案

   日期:2013-10-24     来源:互联网

背景简述:

包装行业是近年来全球发展迅猛的行业。2005年我国包装机械产量已达到67万台(套),到2010年将增至93万台(套)。包装机械生产厂家普遍使用PLC控制,但随着设备自动化程度的提高,控制设备越来越多,各种传感部件、检测部件、控制部件、执行元件的数量非常庞大,带有人机界面的工控电脑系统是最好的选择。工控电脑系统通过对运动卡、步进/伺服电机、变频器等部件的控制,达到诸如不同配方成分、不同包装材料、不同包装容器等多种不同的包装要求。在整个包装过程中,工控电脑是整个控制系统的核心,它对整个机器的运行起控制作用,能使机器高速、准确、稳定的运行。多轴运动控制卡是基于PC总线的一种高性能、低价位的步进/伺服电机运动控制卡,它能高速、准确、稳定地完成包括数字输入、数字输出、脉冲输入、脉冲输出、脉冲计数等任务。可以发出连续的高频率的脉冲串,通过改变发出脉冲的频率来控制电机的运转速度,通过改变所发脉冲的数量来控制电机的位置。脉冲计数可用于编码器的位置反馈,提供机器准确的位置,纠正传动过程中因摩擦或振动等产生的误差等。包装机在强大的电脑控制系统下,能准确无误的处理不同的包装指令,而且在生产速度、机械性能、噪音污染等指标上,都是以往的机械机器所不可以比拟的。

硬件配置:

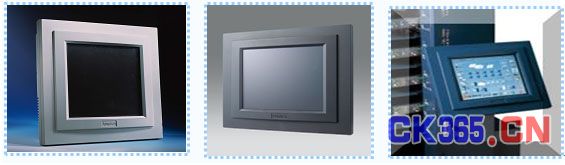

Advantech PPC-L106T 平板电脑





·10.4"TFT 显示器(SVGA),亮度230nit;

·超低功耗AMD GX3-LX800 500MHz CPU;

·全球知名厂家Elo触摸屏;

·以太网接口;

·支持CF卡、HDD两者存储模式;

·4Serial/1Parallel/Audio/4USB2.0;

·1个PCI/ISA扩展插槽和1个Mini PCI扩展插槽;

·尺寸:13.5"(342cm)(W)*3.64"(92.4mm)(D)*10.4(265mm)(H) ;

·可选全金属IP65防护机壳;

解决方案:

现代包装是一个非常复杂的工艺,包括:称量、分拣、薄膜收缩(内包装)/灌装、喷码、装盒等多个步骤。这就要求工控电脑具有非凡的品质及控制能力。研华科技为这一非常复杂的制作工艺提供了解决方案——研华PPC-L106T平板电脑。研华PPC-L106T平板电脑具有 10.4"TFT 触摸显示器(SVGA),亮度为230nit,中文提示,操作简单,作业过程和图案及针距号坐标值等多样的情报都可在屏幕上显示。电脑体积非常小巧,尺寸:13.5"(342cm)(W)*3.64"(92.4mm)(D)*10.4(265mm)(H) ,能很方便地将电脑与机械分隔设计(避免不必要的震动与污染),同时支持桌面、壁挂、嵌入及机械臂多种安装方式。采用超低功耗的AMD GX3-LX800 CPU及无风扇设计,大大增强了在多灰尘及油污等恶劣环境下的使用可靠性。可选全金属IP65防护机壳,更加适合于需要用水直接冲洗的食品包装行业。以太网接口,能进行网络化生产、远程诊断及维护。工业CF卡用来储存操作系统、必要的应用程序及使用者数据则进一步提高了机器的稳定性和可靠性。4Serial/1Parallel/4USB/Audio外设接口及1个PCI/ISA扩展插槽,能拓展多轴运动控制卡,通过它控制机器运作。





系统功能:

·能自动检测各传动控制部分是否在正常及最佳状态;

·能自动显示电脑本身及机械部分的故障及发出警告信号;

·能自动将电脑及控制系统发生的故障记录在“黑盒”(CF或HDD)中;

·能自动显示设备当时状态及产品在生产中的资料及数据;能在绗缝时作其它方面的工作;

·能通过以太网(可选支持千兆网络)连接于电脑与全世界任何国家、地区作文字联络;

·支持255级Watch dog,能进行电脑检查及故障诊断。





企业优势:

作为工业电脑的领先者,研华科技在工控领域有着20多年的生产经验,是最好的OEM/ODM合作伙伴。产品设计紧凑、朴实,为那些需要低成本、易操作的包装机械制造商提供了效率高、功能强大的解决方案。研华科技的终端机具有广泛的扩展性,而且能与周围环境很好的融合,能够满足用户的各种需要。研华科技不仅拥有可靠的硬件设计和制造能力,而且对于软件和应用产品提供商来说,是最好的服务器应用硬件平台开发和制造的合作伙伴。研华科技可以提供多种嵌入式操作产品和服务,如Windows CE.Net、嵌入式Windows XP等。
