在许多应用中，都要求前端转换器具备宽输入电压范围和高效率。由于在宽输入电压范围时效率较低，因此大多数PWM DC-DC转换器都不能满足这些要求。因其电压增益特性和小开关损耗特点，人们提出使用LLC来实现高效率和宽输入电压范围要求「1」。这篇应用报告为您介绍对LLC谐振回路电流的分析。文章讨论和比较了功率电阻、电流变换器和电流探针三种电流测量方法，并介绍了这些电流测量方法的优点、缺点和应用情况。实验结果与理论分析相一致。
1引言
LLC是前端DC-DC转换器的最佳备选项，它可以满足宽输入电压范围和高效率要求。UCC25600专为使用谐振拓扑结构的DC/DC应用而设计，特别是LLC半桥谐振转换器。这种高度集成的控制器只有8支引脚，并使用小尺寸封装，它可以极大简化系统设计和布局，同时还可以缩短产品上市时间「2」。因此，我们把LLC半桥谐振转换器作为一个例子，来分析谐振回路电流。
2谐振回路电流分析

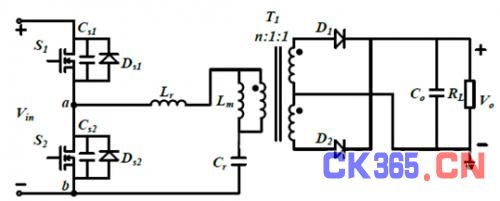

图1为一个LLC谐振半桥转换器电路。
S1和S2为一次MOSFET. CS1和CS2为MOSFET漏极和源极之间的寄生电容器。
DS1和DS2为MOSFET的体二极管。
Lr和Cr为谐振电感器和谐振电容器。
Lm为变压器的磁电感器。
n为一次和二次线圈的匝数比二次整流器包含D1和D2. CO为输出电容器。
RL为负载。
Vin为输入电压，而VO则为输出电压。
图1 LLC谐振半桥转换器
LLC谐振转换器共有2个谐振频率：一个由Lr和Cr产生，如方程式1所示;另一个由Lr、Lm和Cr产生，如方程式2所示。一般而言，按照设计，正常输入电压时LLC工作在fr频率下，从而实现最佳效率。开关频率大于fr.一次MOSFET的ZVS可以实现，但是二次二极管的ZCS无法实现;它被称作LC串联谐振。当开关频率低于fr但高于fm时，可以同时实现ZVS和ZCS.由于某个时间内会出现Lr、Lm和Cr谐振，因此它被称作LLC串联谐振。在参考文献「3」中，大部分负载范围的开关频率均低于fr，因此本应用报告会对频率低于fr的工作情况进行分析。
图2为fm
图 2 fm
可以把它看作是一个DC电压源。图3显示了一个简化版电路。
图 3 t2

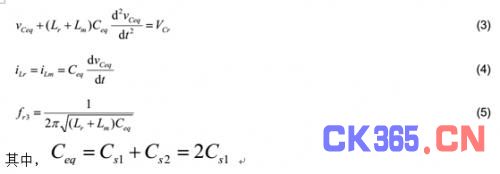

所有参数如方程式3和4所示，谐振频率等于方程式5。由于Ceq，fr3远远大于fr1和fr2。

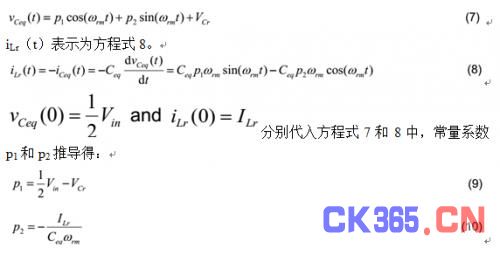

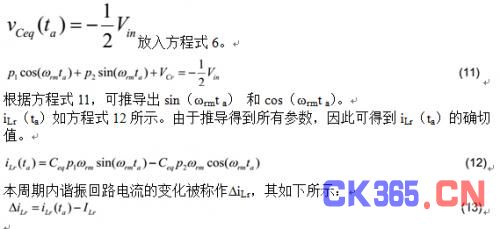

我们对该周期内谐振回路电流值的变化进行研究，因此要求一个方程式来描述时域谐振回路电流。该周期的实际开始时间为t2，结束时间为t3。为了简化计算过
[pagebreak]
一般而言，谐振回路电流分析常常会忽略∆iLr，因为它的值小于谐振回路电流的峰值，并且这种过渡周期远短于开关周期。但是，这种短过渡周期会给测量电路带来噪声。前述方程式可以验证测量结果是否为真。当为假时，应改进测量电路。
3谐振回路电流测量方法
要求电流波形时，可使用三种方法来测量电流。
小容限功率电阻电流变换器(CT)
直接通过电流探针来测量谐振回路电流
第一种方法是小容限功率电阻，其与谐振回路中的其它组件串联。这种电阻必须拥有高分辨率和良好的温度性能。正常情况下，谐振回路通过一个端子连接接地，这样可以减少测量的共模噪声。另外，它还是一种测量谐振回路电流的简单方法。但是，它会增加功耗，特别是在强电流条件下。另一方面，它改变了谐振参数，并使其偏离初始设计。同时，由于要求高性能，因此它的成本价格也很高。
图4电流变换器等效模型
第二种方法是电流变换器(CT)，其一次侧与谐振回路串联。相比功率电阻(第一种方法)，这种方法的电阻较低，并且其功耗也低于功率电阻方法。另外，相比谐振回路的Lr和Lm，CT的磁电感小到可以忽略不计。但是，由于许多寄生参数原因，CT并非是一种最佳解决方案。图4显示了CT的等效模型。由于二次漏电感远大于一次漏电感，因此漏电感设置在二次侧。
图4中：Cps为一次线圈和二次线圈之间的寄生电容。
Cp为一次侧的寄生电容。
Cs为二次侧的寄生电容。
Lm为CT的磁电感。
R为采样电阻。
当使用硬开关开启或者关闭MOSFET时，电路状态立刻剧烈变化。这时，产生大量的开关噪声。这种噪声通过Cps耦合到CT的二次侧。另外，噪声还流经Cp和Cs.Lm和Lleak也受到影响。如果使用通用电压探针来测量R的电压，则通常会出现一个高电压峰值;但是，如果使用差分电压探针，则Cps耦合的共模噪声被消除，并且仅剩下差模噪声。电压峰值得到了有效降低。然而，差模电压探针测量的波形仍非真正的电流波形。
第三种方法是直接使用电流探针测量谐振回路电流。正常情况下，电流探针拥有较高的带宽，足以进行电源系统检测。例如，Tektronix设计的TCP202便是一种DC耦合电流探针，其拥有高达50MHz的DC带宽。LLC谐振回路电流频率为100kHz.电流探针具有较高的性能，可以显示近似真实的电流波形。只需要一条短线，把它与回路中的其它组件串联在一起，这样便组成了一个最低成本的电流波形观察方法。但是，电流探针测量的电流信号不能用于其它目的，例如：回路控制、保护电路等。
UCC25600 300W EVM演示了前面的分析。图5中，使用不同方法对谐振回路电流进行测量。CH2和CH3均由CT测量，差别是，"差分"电压探针用于对CH2中CT输出端的电压信号进行采样，而"共模"电压探针则用于对CH3中CT输出端的电压信号进行采样。CH4通过电流探针直接测量。图5(b)和5(c)中，单独测量CH2和CH3，但在图5(d)中，同时对它们进行测量。在图5(a)中，相比CH4，可在CH3中看到大电流脉冲，其为严重噪声。在图5(b)和图5(c)中，相比CH3，CH2的电流脉冲得到极大降低，因为消除了共模噪声;但是，差模噪声仍然存在，因此CH2的电流脉冲大于CH4.在图5(d)中，CH2和CH3同时被测量，因为在内部示波器，所有示波器探针接地均连接。CH3的共模噪声会影响CH2.图5(d)中CH2和CH3的波形相同，其表明在图5(b)和图5(c)中，CH3和CH2的共模噪声结果相同。
图5使用不同方法对谐振回路电流进行测量
根据实验结果，前述分析得到了证实。在低电流条件下使用功率电阻方法，而采样电流信号可用于实现其它功能。在高电流条件下使用CT，采样电流信号可用于实现其它功能。如果给CT添加补偿和滤波器，则效果更好。在所有情况下都可以使用电流探针，但其采样电流信号不可以用于其它功能。
请注意：推荐使用小范围电流探针来测量低电流。同样，推荐使用大范围电流探针来测量高电流。
4实验
为了验证第2小节的分析结果，我们使用TI的LLC谐振半桥转换器300W评估模件来获得7组数据。所有参数均经过设计和优化，Lr = 55 ?H、Lm = 280 ?H、Cr = 24 nF、Cs1 = 340 pF，并且必须测量出Vin， VCr和ILr.

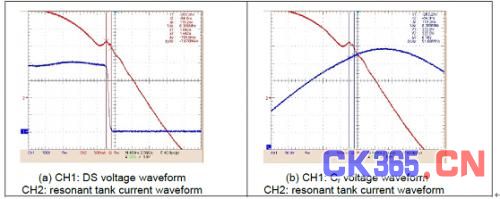

图6显示了谐振回路电流、DS电压和VCr(ZVS期间波形)，其中，CH2为谐振回路电流波形。在图6(a)中，CH1为DS电压波形。在图6(b)中，CH1为Cr波形的电压。通过电流探针测量谐振回路电流，并使用差分电压探针来测量DS电压和Cr电压。

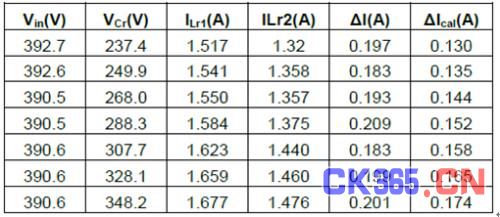

表1列出了所有数据：ILr1为ZVS之初ILr的值，ILr2为ZVS结束时ILr的值，而ΔIcal则为通过方程式13到方程20计算的结果。由于这些方程式都太复杂，因此我们使用Mathcad来简化计算。对比ΔI和ΔIcal我们可以知道，ΔIcal接近于ΔI，这表明第2小节中参考文献「3」的分析是正确和合理的。ΔIcal和ΔI的差值由寄生参数和测量误差所造成。
图6谐振回路电流、DS电压及ZVS期间VCr波形
表1参数值
5结论
LLC可以提供宽输入电压范围的高效率。我们分析了LLC的谐振回路电流，并通过大量方程式说明了所有电能参数的关系。文章讨论了三种电流测量方法及其应用、优点和缺点。实验结果证明了分析的正确性。
参考文献
「1」《宽负载范围LLC谐振转换器的高效率优化》，作者：Ya Liu.美国弗吉尼亚州布莱克斯堡：2007年弗吉尼亚理工学院及州立大学硕士学位论文。
「2」《8引脚高性能谐振模式控制器》。2008年9月《TI UCC25600产品说明书》(SLUS846B)，2011年7月修订。
「3」LLC谐振半桥转换器300W评估模块。2009年4月《TI用户指南》(SLUU361)。
