东土SICOM系列产品在典型高速公路隧道群的应用

2016-06-13 11:44:34

[导读] 富砚高速公路位于中国云南东南部云贵高原南缘,系国家“五纵七横”国道主干线衡阳-昆明公路在云南境内的重要路段,全长 141.19km。工程处于山岭重丘区,线路多采用大跨径桥梁和隧道方案通过,其中隧道数量28座,总计31904米,构成了庞大的高速公路隧道群。

富砚高速公路位于中国云南东南部云贵高原南缘,系国家“五纵七横”国道主干线衡阳-昆明公路在云南境内的重要路段,全长 141.19km。工程处于山岭重丘区,线路多采用大跨径桥梁和隧道方案通过,其中隧道数量28座,总计31904米,构成了庞大的高速公路隧道群。

由于隧道内环境复杂,阴暗潮湿,系统包括了各种环境量监控:照明、通风、车检、视频、安防、电力、消防等系统。该项目的特点是业务量大、业务种类众多,需要一个可靠、稳定、具有冗余功能的千兆光纤环网作为承载系统来完成各类业务的传输和控制。

东土公司SICOM系列产品在本项目中充分展现了它具有的高性能、冗余性、强大的网管功能、工业级外观设计、可选的工业级电源设计等特性,且各型号产品相互配合使用,最大限度的满足该项目的各项要求。系统具有如下特点:

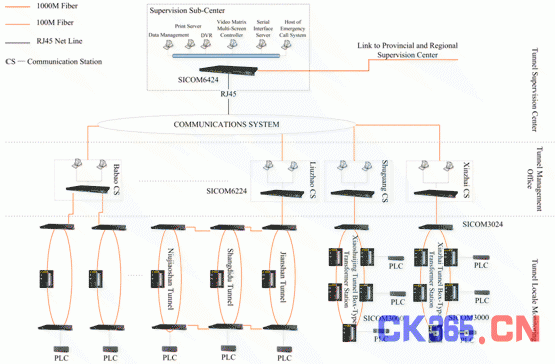

1、该隧道监控系统分为三层网络监控,分别是:监控分中心、隧道管理所和隧道监控现场。

2、在监控分中心配置一台SICOM6424,通过千兆光口与省控制中心和区域监控中心相连,1个100M以太网口与原有通信系统相连,各个隧道管理所的SICOM6224交换机接入原有通信系统,通过通信系统形成监控分中心与隧道本地控制的数据交换与控制通道。

3、各隧道管理所内配置一台SICOM6224,上连到原有通信系统,向下连接到隧道现场光纤环网中的一台SICOM3024。

4、各隧道内配置SICOM3000和SICOM3024组成100M光纤冗余环网,部分隧道之间采用双链路进行连接,。如果在系统工作时交换机的连接介质发生故障,环形结构将在短时间内切换网络工作拓扑结构,不影响整个系统的工作,从而保证了监控系统的可靠性。

5、整个系统采用DT-RING环网冗余技术,提高系统正常运行的可靠性。系统出现故障后在50ms内进行网络重构恢复连接,使得隧道监控等关键业务能正常运行不受影响。良好的安全特性能够保证数据安全传输。主机、终端单个连接点的故障只影响一个设备,不会影响全网。

[整理编辑:CK365测控网]
