电磁兼容检测屏蔽室和暗室有什么区别?

2017-06-22 09:27:45

[导读] 电磁兼容暗室也称半电波暗室,简称EMC暗室,是在电磁屏蔽室的基础上,在内墙四壁及天花板上贴装电磁波吸收材料,地面为理想的反射面。从而模拟开阔场地的测试条件。

电磁兼容暗室也称半电波暗室,简称EMC暗室,是在电磁屏蔽室的基础上,在内墙四壁及天花板上贴装电磁波吸收材料,地面为理想的反射面。从而模拟开阔场地的测试条件。

因为壁面无反射波存在,所以在辐射发射和接收测试试验中,测量精度较高,是目前国内外流行的,比较理想的电磁兼容性测试场地。

电磁兼容的各个测试项目都要求有特定的测试场地,其中以辐射发射和辐射抗扰度测试对场地的要求最为严格。由于80~1000MHz 高频电磁场的发射与接受完全是以空间直射波与地面反射波在接收点相互迭加的理论为基础的。场地不理想,必然带来较大的测试误差。众所周知,开阔试验场是重要的电磁兼容测试场地。但由于开阔试验场造价较高并远离市区,使用不便;或者建在市区,背景噪声电平大而影响EMC 测试,于是模拟开阔试验场的电磁屏蔽半电波暗室成了应用较普遍的EMC 测试场地。美国FCC、ANCI C63.6— 1992、IEC、CISPR 及国军标GJB152A-97、GJB2926-97《电磁兼容性测试实验室认可要求》等标准容许用电磁屏蔽半电波暗室替代开阔试验场进行EMC 测试。

电磁屏蔽半电波暗室常用来替代室外开阔场地测试各种电气、电子设备的电磁干扰特性(EMI)和电磁敏感度特性(EMS),是进行电磁兼容认证检测的重要场地之一。室外场地易受周围环境电磁噪声的干扰和气候条件的影响,所以常用室内屏蔽室来替代。但是屏蔽室是一个金属封闭体,存在大量的谐振频率,一旦被测设备的辐射频率和激励方式促使屏蔽室产生谐振时,测量误差可达20 ~ 30dB,所以需要在屏蔽室的四周墙壁和顶部上安装吸波材料,使反射大大减弱,即电波传播时只有直达波和地面反射波,并且其结构尺寸也以开阔试验场的要求为依据,从而能模拟室外开阔场的测试,这就是电磁屏蔽吸波暗室,又简称为EMC 暗室。

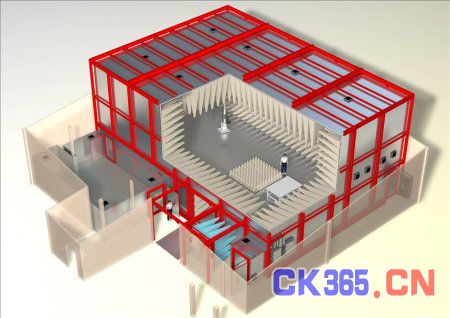

EMC 暗室结构通常由RF 屏蔽室、吸波材料、电源、天线、转台及CCTV 监控等几部分构成:由RF 屏蔽室保证测试不受外界干扰;由吸收材料保证暗室的吸收特性;天线、转台保证被测物按标准要求的状态及条件进行测试;CCTV 监控系统监视测试正常进行,电源系统保证试验用电。RF 屏蔽门、通风波导窗、摄像机、照明灯、电源箱等辅助设备都应尽可能设计放在主反射区之外,避免任何金属部件暴露在主反射区。暗室的地板是电磁波唯一的反射面。对地板的要求是:连续平整无凹凸。不能有超过最小工作波长1/10的缝隙,以保持地板的导电连续性。暗室内接地线和电源线要靠墙脚布设,不要横越室内,电线还应穿金属管,并保持金属管与地板良好搭接。为了避免电波反射影响测量误差,人和测试控制设备不应在测试场地内。所以一般EMC 暗室都由测试暗室和控制室构成,测试暗室内安放测试天线和被测设备,操作人员和测试控制仪器都在控制室内。如有大功率功放设备,还应建立功放室放置这些设备, 以免对周围环境产生干扰。暗室和控制室要各自采用独立的供电系统,使用不同相的电源,经过各自的滤波器,以避免控制室的干扰通过电源线进入暗室内。

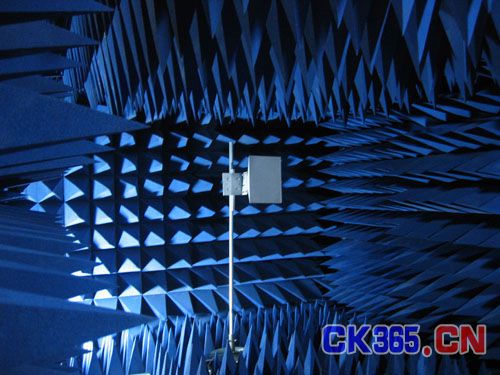

屏蔽室只是一个大铁箱子,把外界的电磁信号进行隔离;而暗室不仅有屏蔽室的功能而且内部贴了铁氧体、辟尖等吸波材料,为的是模拟空旷场地的环境。暗室比屏蔽室贵很多就是贵在暗室内贴的这些材料上面。

对实验环境要求不高的测试不如说传到骚扰、静电测试、浪涌测试、雷击测试等都是通过电源线上进行的,所以只需要在屏蔽室内进行就够了;而对于空间辐射、空间骚扰通过空间传播的骚扰或者是抗干扰则对空间有特殊要求,因此需要在暗室内进行,模拟空旷场地的空间。

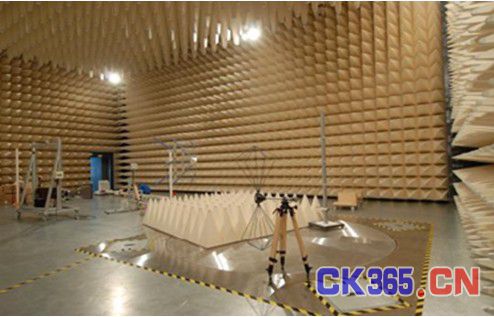

电磁兼容检测屏蔽室只是起到阻断室内外的无线电信号,通俗的讲,就是里面的出不去,外面的进不来,但是里面的电磁波会在内壁反射叠加。电波暗室是在屏蔽室的基础上,在内壁铺设了吸波材料,模拟一个开阔场的效果,里面的电磁波发射到内壁会被吸收,基本不会产生反射叠加的混波效应。适合测试样品的辐射发射干扰。暗室一般分全电波暗室和半电波暗室。
