全新一代E-trim运算放大器电桥测量方案

2017-09-20 14:31:08

[导读] 仪表放大器,简称仪放,英文名叫做InstrumentAmplifier,通常用于高精密低频信号检测,像温度,压力等电桥差分测量、电流取样、生物电等微弱差分信号放大。

仪表放大器,简称仪放,英文名叫做InstrumentAmplifier,通常用于高精密低频信号检测,像温度,压力等电桥差分测量、电流取样、生物电等微弱差分信号放大。这些信号有共同的特点就是:差分信号、幅度较小、源阻抗较高、并且共模电压变化比较大。放大这些信号通常直流精度要求较高,失调电压,失调电流通常是我们关注的参数。然而还有一个非常重要的参数,CMRR,共模抑制比也会对仪表放大器的精度造成重要的影响。

共模抑制比

共模抑制比,描述的是放大器共模电压的变化导致的输出电压的变化,通常使用dB值来描述。举个例子,比如80dB的共模抑制比,代表共模电压变化1V,输入失调电压变化0.1mV,如果放大1000倍,那么对应的输出失调电压将变化100mV。



全新一代E-trim运算放大器电桥测量方案

全新一代E-trim运算放大器电桥测量方案

应用场景深入解析

上图中,Vout为输出失调电压;Vcm为输入共模电压;即输入端对地共模电压与Vref之间的差值;Gain为仪表放大器的增益。从公式上看,仪表放大器的共模电压导致的输出失调电压变化与增益有关系。



全新一代E-trim运算放大器电桥测量方案

全新一代E-trim运算放大器电桥测量方案

实际上,仪表放大器的CMRR指标在不同的增益下是不同的。比如TI典型的高精度零失调仪表放大器INA188,在增益为1的时候,CMRR最小值为84dB,而在增益为1000的时候,CMRR的最小值为118dB,典型值为130dB。所以重复上面的例子,使用INA188放大1000倍,1V的共模电压变化,典型情况下输出失调电压变化仅仅为0.3mV,这可以满足绝大部分应用场合的应用要求。

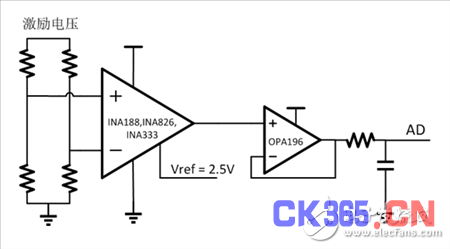

上图所示的是一个典型的电桥测量方案,包含前级差分仪表放大器,电平移位限幅缓冲驱动ADC等结构,提供高精度的小信号采样。典型的仪表放大器可以参考INA188,INA826,INA333,可以覆盖从高电压到低功耗的全部场合,并且CMRR在放大倍数为10的时候的最小值大于100dB。OPA196为TI全新一代的E-trim运算放大器,直流失调电压更是在100uV以下,OPA191甚至达到5uV。这样高的CMRR和低的失调电压,提高系统精度的同时可以降低系统的设计难度和成本,提升产品的竞争力

[整理编辑:中国测控网]
