光电液位开关在鼓风机油泵液位中的检测

ISweek工采网 2018-11-02 14:05:19

[导读] 关于鼓风机油泵液位的监控工釆网提供了英国SST光电式液位传感器/光电液位开关——LLC200D3SH相关技术解决方案。

鼓风机,也称为通风机,是一种利用旋转叶轮,现代鼓风机是将电能转换为空气动能的电动机。因而鼓风机输送介质以清洁空气、清洁煤气、二氧化硫及其他惰性气体为主。也可按需生产输送其他易燃、易爆、易蚀、有毒及特殊气体。因而能广泛适用于冶金、化工、化肥、石化、食品、建材、石油、矿井、纺织、煤气站、气力输送、污水处理等各工业部门。

光电液位开关在鼓风机油泵液位中的检测

鼓风机主要由六部分组成:电机、空气过滤器、鼓风机本体、空气室、底座(兼油箱)、滴油嘴。鼓风机靠汽缸内偏置的转子偏心运转,并使转子槽中的叶片之间的容积变化将空气吸入、压缩、吐出。在运转中利用鼓风机的压力差自动将润滑送到滴油嘴,滴入汽缸内以减少摩擦及噪声,同时可保持汽缸内气体不回流,此类鼓风机又称为滑片式鼓风机。

润滑系统

润滑系统包括油箱、油泵、冷却器、过滤器等,其原理是在油泵的作用下,油箱中的润滑油经冷却过滤后进入变速箱对齿轮进行润滑、降温,然后回到油箱,往复循环。

鼓风机工作时鼓风机采用直联主油泵自行强制供油方式,油箱,直联主油泵、电动输助油泵、板式油冷却器、油过滤器及调压阀等组件均紧凑的装于机组内,因风机转子的GDZ小,从关机到停机的时间极短,直至鼓风机停车为止,直联油泵均可充分供油,所以不需要配备停电时应急的高位油箱。仅在鼓风机自动停车时才临时运转辅助汕泵,一旦鼓风机运转正常则停止。直联式主油泵是装在大齿轮非电机侧的摆线轴头泵,只要底座油箱内油位符合要求,电机转动时,大齿轮就能带动轴头泵工作,从而保证各润滑点的润滑。

为避免因误动作或其它故障而造成的零部件描坏,许多企业会在鼓风机油泵中安装液位开关,那是因为液位开关的作用是控制液位,如油泵往油箱中上油,用了液位开关就可以使油箱中的油即不溢出也不放空,始终保证有油。液位开关平时处于常开状态,当油箱里没有油的时候,就闭合,并将信号输出。发出报警的生意提供用户需要油泵里加润滑油了。

关于鼓风机油泵液位的监控工釆网提供了英国SST光电式液位传感器/光电液位开关——LLC200D3SH相关技术解决方案。

光电液位开关在鼓风机油泵液位中的检测

这款液位传感器提供单点液位检测, TTL兼容的推挽输出。光电液位开关传感器利用光线的折射及反射原理,光线在两种不同的介质的分界面将产生反射或折射现象。而设计含有一个红外发射源和一个探测器,安装位置精确,以确保两者在空气中达到很好的光耦合。当传感器的锥形端浸入液体时,红外光会透射出锥形面,到达探测器的光强就会变弱。 该LLC系列光电液位传感器(工业级型、光电水浸传感器)专为工业应用而设计。能胜任工业应用中重负荷的环境。本系列产品适合宽电压范围供电环境,驱动电流可达到250mA。因此,该系列传感器可以直接驱动报警以及其他设备。

光电式液位传感器/光电液位开关LLC200D3SH(工业级)典型应用:

1.机器润滑油、散热剂、冷冻剂液位检测

2.齿轮箱、传动箱油剂液位检测

3.泵、变速箱液位检测

光电式液位传感器/光电液位开关LLC200D3SH(工业级)特性:

1)M12或者1/2”SAE接口

2)三线电气接口

3)250mA输出

4)有常温和高温型两种版本可供选择(高温可达125摄氏度)

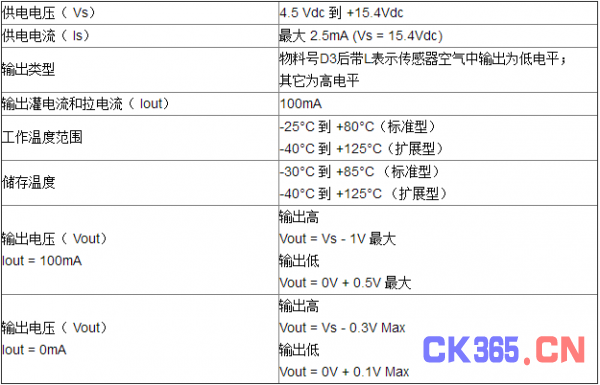

光电式液位传感器/光电液位开关LLC200D3SH(工业级)电气特性:

光电液位开关在鼓风机油泵液位中的检测



[整理编辑:CK365测控网]
