PCIE-1840用于浪涌保护系统测试

2017-10-09 13:44:18

[导读] 浪涌也叫突波,是超出正常工作电压的瞬间过电压。是发生在仅仅几百万分之一秒时间内的一种剧烈脉冲。造成浪涌(瞬变脉冲)的原因包括闪电、接地不良、感性负载切换、市电故障排除以及 静电放电(ESD),其结果可能会造成数据丢失(或损坏)甚至设备的损毁。

浪涌也叫突波,是超出正常工作电压的瞬间过电压。是发生在仅仅几百万分之一秒时间内的一种剧烈脉冲。造成浪涌(瞬变脉冲)的原因包括闪电、接地不良、感性负载切换、市电故障排除以及 静电放电(ESD),其结果可能会造成数据丢失(或损坏)甚至设备的损毁。

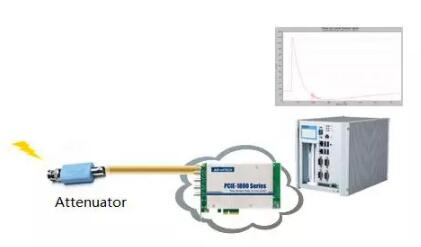

因此设备厂家会加装浪涌阻绝装置,以有效吸收突发的巨大能量,保护连接设备免于受损。对于浪涌信号的捕获和浪涌保护效果测试是重要的手段,某电子设备生产厂家为解决传统浪涌测试设备数据存储分析功能的局限,利用工业电脑系统设计了一套开放式浪涌测试系统。

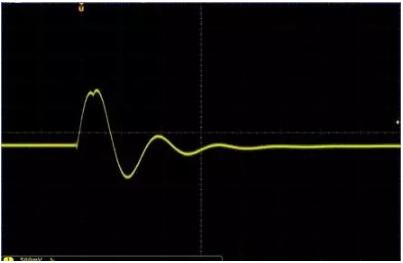

由于浪涌信号变化非常快,需要高速的设备进行采集和信号捕获。该系统可以同时对安装浪涌保护器和未加保护器的回路进行同步测试,并针对需要进一步检测的回路进行“倍速”检测。“倍速”检测即通过提高采集速率,更细致地采集浪涌波形并捕获关键点。

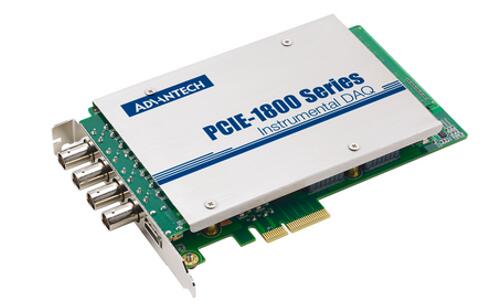

PCIE-1840是四通道125MS/s同步采集卡,通过TIS功能,单通道可实现500M的采集速度,实现“倍速”检测。

注:TIS功能详细说明:如何巧用示波器卡TIS功能节省2倍投资?

系统同时具备以下功能

瞬态信号浪涌捕获
      浪涌信号变化灵敏度测试

PCIE-1840实现对Labview的无缝连接,并提供了多种演示程序

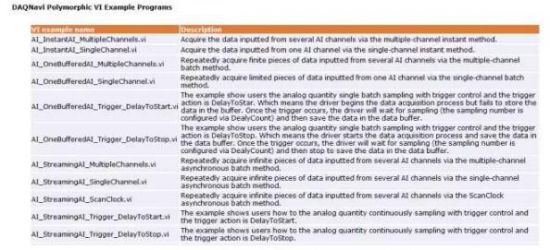

1.AI_InstantAI_MultipleChannels:从多个AI通道,用软件指令控制采集数据。

2.AI_OneBufferedAI_MultipleChannels:从多个AI通道,高速采集有限的数据。

.3AI_OneBufferedAI_Trigger_DelayToStart。使用触发控制高速采集有限的数据。数据采集过程不会将数据存储在缓冲区,一旦触发发生时,将等待采样(采样数量配置通过DealyCount)然后保存数据缓冲区中的数据。

4.AI_OneBufferedAI_Trigger_DelayToStop。使用触发控制高速采集有限的数据。数据采集过程不会将数据存储在缓冲区,一旦触发发生时,将等待采样(采样数量配置通过DealyCount)然后停下来保存数据缓冲区中的数据。

5.AI_StreamingAI_MultipleChannels。从多个AI通道,连续高速采集数据。

6.AI_StreamingAI_ScanClock。从多个AI通道,连续高速采集数据并通过ScanClock异步批处理方法。

7.AI_StreamingAI_Trigger_DelayToStart。主要演示如何通过带DelayToStart触发控制的非同步批次方法反复获取几个AI通道输入的有限笔数据(DelayToStart采样数量配置通过DealyCount)。

8.AI_StreamingAI_Trigger_DelayToStop。主要演示如何通过带DelayToStop触发控制的非同步批次方法反复获取几个AI通道输入的有限笔数据(DelayToStop采样数量配置通过DealyCount)。

该系统是基于工业电脑的开放式测试系统,PCIE-1840特有的高速采集和TIS功能,使浪涌检测可以用更为精确和灵活的手段,极大提高了产品竞争力!
