地震监测系统采用的是PXI系统测试平台，PXI总线作为面向仪器系统的PCI扩展，是一种基于PC的测量和自动化平台，是一种高性能、低成本运载平台。该系统增强了系统抗震性与电磁兼容等特点，提高了传输数据的安全性与稳定性，实现数据的准确，快速传输。
一、系统结构示意图
地震监测系统示意图如下图所示：

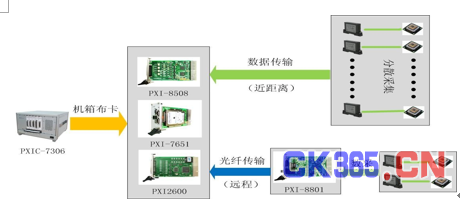

图1 地震监测系统示意图
二、系统硬件设计
地震监测系统如图1所示，其的组成结构可包括：PXI机箱(PXIC-7306)、数据采集卡(PXI8508，PXI2600，PXI8801)、专用信号调理模块、振动传感器SF1600。本系统通过PXI8508及PXI2600光纤通讯卡实现近距离与远程的数据采集，实现对分散节点的全面采集。
模块功能简要描述如下所示：
1.PXIC-7306：19" 3U 6槽的PXI 机箱，提供 1 个PXI 总线系统插槽和5 个PXI 外围插槽，主要用于组建PXI 测试系统，符合PXI 和CompactPCI规格，PXI 和CompactPCI模块都可以在此机箱上使用;
2.PXI8508：18位AD精度，500KS/s采样率，单端32路/差分16路模拟量输入;
3.PXI8801：同步光纤数据采集卡，16位AD精度，500KS/s采样率，差分两路同步模拟量输入;
4.PXI2600：光纤通讯卡，传输速率200M，传输距离可达30Km，支持全双工传输;
5.信号调理模块:根据客户现场信号类型特征，选择符合方案需求的模块;
6.地震加速度传感器：±3g 线性输出，低噪声0.3 μgrms/√Hz，动态频响范围宽 0~100Hz。
