智能电表系统中互感器的作用

CNTR 2019-07-25 12:32:10

[导读] 由于大中型用电户的负载大,所以采用在低压配电屏中的零线汇流排中安装“零线电流互感器”来检测三相负载流经零线的电流,然后将采集的电流信号送给专用电能计量芯片,进行数据分析统计。与此同时电压采用信号也同时送入电能计量芯片。由微处理器进行数据处理,利用载波通讯及时反馈给供电公司的服务器。下面是一个供电公司智能防盗、计量的工作原理结构图。

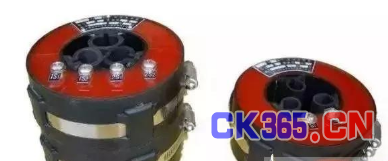

零线排上的电流互感器的主要作用,就是用来检测零线回路的实际工作中的电流。这种电流互感器与人们使用的普通电流互感器的工作原理是一样的,不过它的精度与误差要求特别高,其测量误差不超过±1%,一般电器市场根本没有卖的。





这是国家电网为了适应智能电网与智能终端设备,来实时监控大中型企业和电力用户的一种手段。

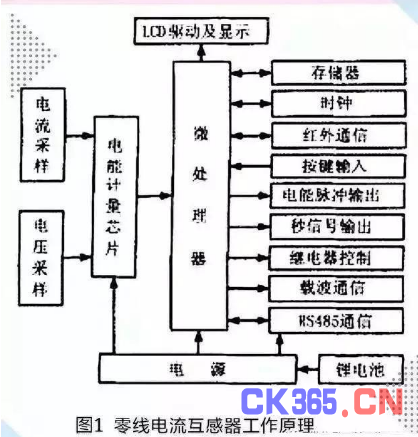

由于大中型用电户的负载大,所以采用在低压配电屏中的零线汇流排中安装“零线电流互感器”来检测三相负载流经零线的电流,然后将采集的电流信号送给专用电能计量芯片,进行数据分析统计。与此同时电压采用信号也同时送入电能计量芯片。由微处理器进行数据处理,利用载波通讯及时反馈给供电公司的服务器。下面是一个供电公司智能防盗、计量的工作原理结构图。





这种智能计量装置采用微处理器和专门用于电能计量的芯片。它具有功能完善、计量精度高等等特点。而对于单相220V的用电用户来说,现在的智能电能表在其内部结构中都已经安装了“零线电流互感器”。为了提高智能电能表的技术防护能力,在电源进、出相线短接的情况下,它能够检测流过电能表的零线回路中的电流。而且国家电网在技术规范要求中明确提出,所有的智能电能表都必须安装有零线电流互感器测量、记录的功能。请看下图所示

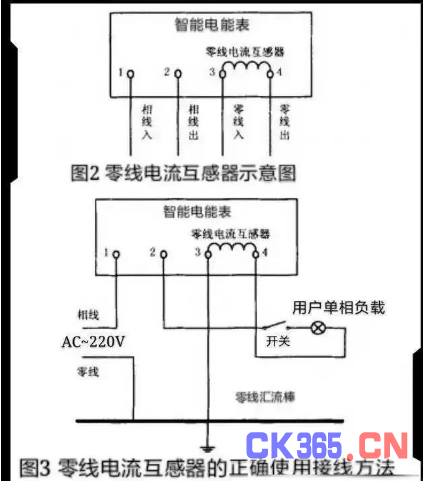

电工学中指出,对于单相负载(即相线与零线),流入相线电流和流出零线电流是一致的,根据这个原理就可以在智能电能表的零线回路中,串联一个电流互感器(如上图2所示),来进行电流采样,再送给微处理器进行数据比较分析,通过比较相线与零线的电流不平衡度,就可以判别智能电能表的使用状态或工作情况,必要时可以远程控制电能表中的负荷开关跳闸。





不要小看这个零线电流互感器的作用,在现在的智能电能表中,通过电能表的自检测,如果遇到相线和零线电流严重不平衡,并且通过电能表内部预置的设置,可以判断单相用户是否违章用电,并且产生报警信号提示给用户或者自动控制将电能表内部停止供电。以上就是零线电流互感器的工作原理与作用。
