什么是热敏打印机

   日期:2009-10-13     来源:互联网

什么是热敏打印机

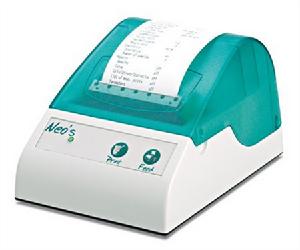

热敏打印机图片

热敏打印机的原理是,在淡色材料上(通常是纸)覆上一层透明膜,将膜加热一段时间后变成深色(一般是黑色,也有蓝色)。图象是通过加热,在膜中产生化学反应而生成的。这种化学反应是在一定的温度下进行的。高温会加速这种化学反应。当温度低于60℃时,膜需要经过相当长,甚至长达几年的时间才能变成深色;而当温度为200℃时,这种反映会在几微秒内完成。

热敏打印机有选择地在热敏纸的确定位置上加热,由此就产生了相应的图形。加热是由与热敏材料相接触的打印头上的一个小电子加热器提供的。加热器排成方点或条的形式由打印机进行逻辑控制,当被驱动时,就在热敏纸上产生一个与加热元素相应的图形。控制加热元素的同一逻辑电路,同时也控制着进纸,因而能在整个标签或纸张上印出图形。

最普遍的热敏打印机使用一种带加热点阵的固定打印头,打印头设有320个方点,每一点为0.25mm×0.25mm。利用这种点阵,打印机可把打印点在热敏纸的任意位置上。这种技术已用于纸张打印机和标签打印机上。

热敏打印机的应用

热敏打印技术最早使用在传真机上,其基本原理是将打印机接收的数据转换成点阵的信号控制热敏单元的加热,把热敏纸上热敏涂层加热显影。目前,热敏打印机已在POS终端系统、银行系统、医疗仪器等领域得到广泛应用。

热敏打印机只能使用专用的热敏纸,热敏纸上涂有一层遇热就会产生化学反应而变色的涂层,类似于感光胶片,不过这层涂层是遇热后会变色,利用热敏涂层的这种特性,出现了热敏打印技术。

热敏打印技术的关键

热敏打印技术的关键在于加热元件,热敏打印机芯上有一排微小的半导体元件,这些元件排得很密,从200dpi到600dpi不等,这些元件在通过一定电流是会很快产生高温,当热敏纸得涂层遇到这些元件时,在极短的时间内温度就会升高,热敏纸上得涂层就会发生化学反应,现出颜色。

热敏打印机接收到打印数据后,将打印数据转换为位图数据,然后按照位图数据的点控制打印机芯上的发热元件通过电流,这样就把打印数据变成打印纸上的打印内容了。

热敏纸

热敏打印机只能使用专用的热敏纸,热敏纸上涂有一层遇热就会产生化学反应而变色的涂层,类似于感光胶片,不过这层涂层是遇热后会变色,利用热敏涂层的这种特性,出现了热敏打印技术。

热敏纸是一种特殊的涂布加工纸,其外观与普通白纸相似。热敏纸表层光滑,是由普通纸张作为纸 基,上面涂布一层热敏发色层,都涂在普通纸张表面的一面,发色层是由胶粘剂、显色剂、无色染料(或称隐色染料)组成,没有通过微胶囊予以隔开,化学反应处 于“潜伏”状态。当热敏纸遇到发热的打印头时,打印头所打印之处的显色剂与无色染料即发生化学反应而变色,形成图文。

热敏纸被置于70℃以上环境时,热敏涂层开始变色。其变色的原因还要从它的成份谈起。热敏纸涂层中的热敏成份主要是两种:一种是无色染料或称隐色染料;另外一种是显色剂。这类热敏纸也被称为双组分化学型热敏记录纸。

常用作无色染料的主要是:三苯甲烷基苯酞体系的结晶紫内酯(CVL)、荧烷体系、无色苯酰亚甲基蓝(BLMB)或螺吡喃体系等物质。常用作显色剂的主要是:对位羟基苯甲酸及其酯类(PHBB、PHB)、水杨酸、2,4-二羟基苯甲酸或芳族砜等物质。

热敏纸遇热后无色染料与显色剂发生化学反应产生颜色,于是使用热敏纸在传真机上接收信号打印或直接用热敏打印机打印时,图文就显示出来了。由于用作无色染料的品种有许多种,所以显现的字迹颜色就有不同,有蓝色、紫红色、黑色等。


热敏打印机的分类

热敏打印机根据其热敏元件的排列方式可分为行式热敏(Thermal Line Dot System)和列式热敏(Thermal Serial Dot System)。列式热敏属于早期产品,目前主要应用在一些对打印速度要求不高的场合,国内已有作者在其产品中使用。行式热敏属20世纪90年代技术,其 打印速度比列式热敏快得多,目前最快速度已达到220mm/秒。要实现高速热敏打印,除了选取高速热敏打印头外,还必须有相应的控制板与之配合。

热敏打印机的优缺点

相对于针式打印机, 热敏打印速度快、噪音低,打印清晰,使用方便的优点。但热敏打印机不能直接打印双联,打印出来的单据不能永久保存,如果用最好的热敏纸,能保存十年。而针 式打印可以打印双联,而且如果用好的色带的话,打印单据可以保存很久,但针式打印机打印速度慢,噪音大,打印字迹粗糙,需要经常更换色带。如果用户需要打 印发票,建议使用针式打印,其他打印其他单据时,建议使用热敏打印。

热敏打印机与热转印条码打印机有什么不同

热敏机和热转印机表现出的不同以一下几点:

耗材不同:

热敏机使用的耗材:热敏纸;(热敏纸质量如在超市里电子称打印出来的价格条码类似,相信大家都见过);

热转印条码机使用的耗材:不干胶标签纸、PET、PVC、洗水标、吊牌等多种标签介质,同时也可以使用热敏纸打印;

标签纸保质时间:热敏机器打印出来的介质保存时间不长,一般为半年!(具体得看存放地点、光度、温度等环境决定实际保质期)

热转印机器打印出来的介质保存时间较长,一般为两年以上(具体得看使用的标签纸和碳带的质量)

适用地点:热敏机:超市、服装店、物流、零售业等对条形码要求不高的企业;

热转机机器:制造业、汽车业、纺织工业、电信业、食品部门、电子工业、化学工业、制药工业、医疗业、公用事业、零售分发业、运输业和物流、政府机构等多种企业;

成本比较:热敏机器成本较低,耗材也较低;热转印机器成本、耗材成本比热敏机的成本高;
