什么是预加重

   日期:2009-10-20     来源:互联网

什么是预加重

理论已经证明,鉴频器的输出噪声功率谱按频率的平方规律增加。但是,许多实际的消息信号,例如语言、音乐等,它们的功率谱随频率的增加而减小,其大部分能量集中在低频范围内。这就造成消息信号高频端的信噪比可能降到不能容许的程度。但是由于消息信号中较高频率分量的能量小,很少有足以产生最大频偏的幅度,因此产生最大频偏的信号幅度多数是由信号的低频分量引起。平均来说,幅度较小的高频分量产生的频偏小得多。所以调频信号并没有充分占用给予它的带宽。因为调频系统的传输带宽是由需要传送的消息信号(调制信号)的最高有效频率和最大频偏决定的。然而,接收端输入的噪声频谱却占据了整个调频带宽。这就是说,在鉴频器输出端噪声功率谱在较高频率上已被加重了。

为了抵消这种不希望有的现象,在调频系统中人们普遍采用了一种叫做预加重和去加重措施,其中心思想是利用信号特性和噪声特性的差别来有效地对信号进行处理。即在噪声引入之前采用适当的网络(预加重网络),人为地加重(提升)发射机输入调制信号的高频分量。然后在接收机鉴频器的输出端,再进行相反的处理,即采用去加重网络把高频分量去加重,恢复原来的信号功率分布。在去加重过程中,同时也减小了噪声的高频分量,但是预加重对噪声并没有影响,因此有效地提高了输出信噪比。

preemphasis-1

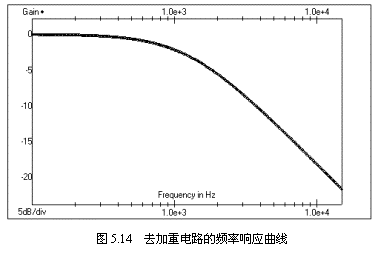

去预加重曲线

preemphasis-2

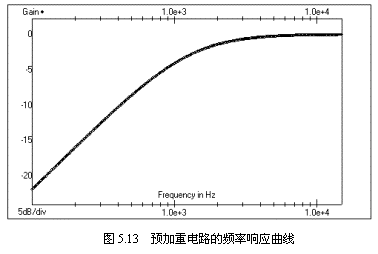

图5.13、图5.14所示为简单的预加重和去加重电路的频率幅度响应曲线。该电路的实现可以用简单的RC高通和低通滤波器回路来实现。在SystemView中可直接使用射频/模拟图符库中的RC滤波器电路来仿真。通常的预加重和去加重频率响应曲线斜率取6dB/倍频程。有关RC的参数和计算,请参考相关教科书,也可在SystemView的设计窗口中通过改变参数,观察波特图来确定。


调频收发技术中,通常采用预加重和去加重技术来解决这一问题。

预加重(Pre-emphasis):发送端对输入信号高频分量的提升。

去加重(De-emphasis) :解调后对高频分量的压低。
