二极管双T形电路

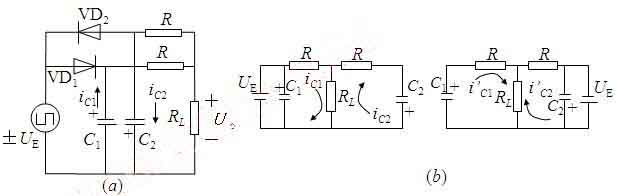

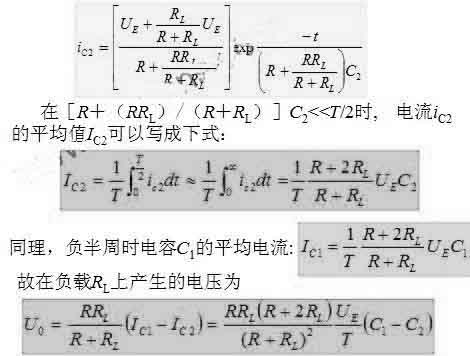

电路原理如图(a)。供电电压是幅值为±UE、周期为T、占空比为50％的方波。若将二极管理想化，则当电源为正半周时，电路等效成典型的一阶电路，如图(b)。其中二极管VD1导通、VD2截止，电容C1被以极其短的时间充电、其影响可不予考虑，电容C2的电压初始值为UE。根据一阶电路时域分析的三要素法，可直接得到电容C2的电流iC2如下：
电路特点：
①线路简单，可全部放在探头内，大大缩短了电容引线、减小了分布电容的影响；
②电源周期、幅值直接影响灵敏度，要求它们高度稳定；
③输出阻抗为R，而与电容无关，克服了电容式传感器高内阻的缺点；
④适用于具有线性特性的单组式和差动式电容式传感器。
